Referinta:

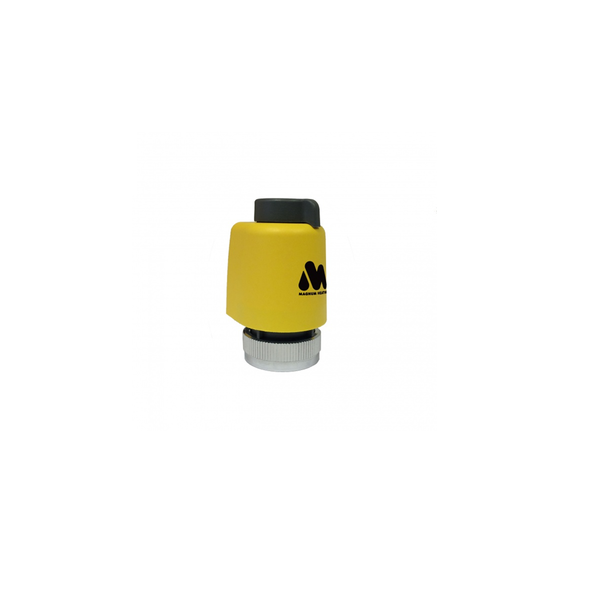

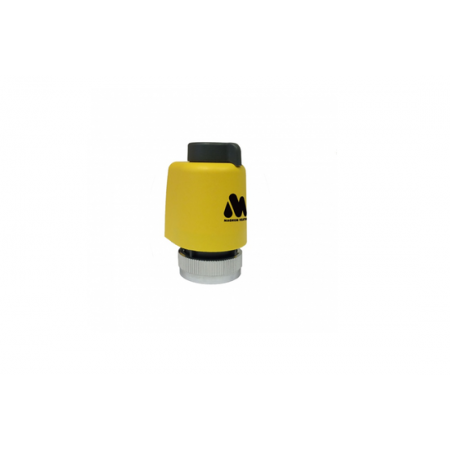

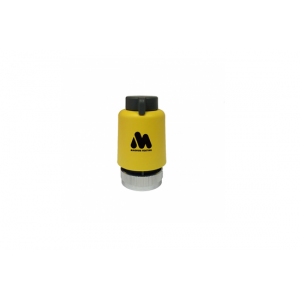

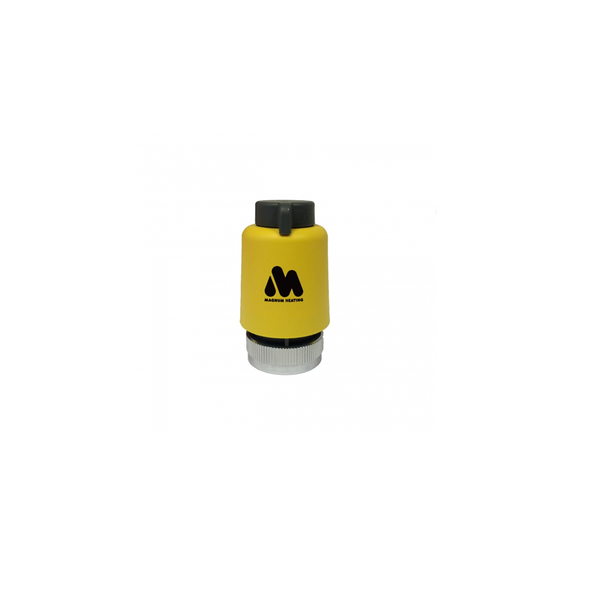

Actuatoarele electrotermale MAGNUM sunt termomotoare pornite / oprite care sunt utilizate pentru acționarea automată a fiecărei supape de închidere a galeriei de încălzire prin pardoseală.

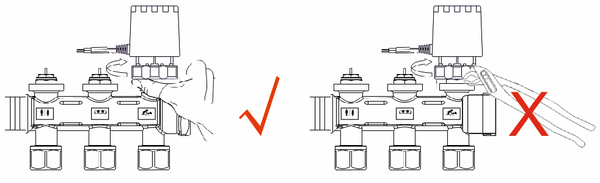

Când dispozitivele de acționare sunt montate pe robinete, acestea opresc automat alimentarea cu apă a grupului de încălzire prin pardoseală. De îndată ce există o cerere de căldură din sistemul de încălzire prin pardoseală, termostatul de ceas, care este conectat la receptor, asigură că dispozitivele de acționare deschid supapele de închidere, astfel încât apa fierbinte de la cazan să poată fi lăsată în podea. Când se atinge temperatura camerei corectă, actuatoarele închid din nou supapele de închidere.
Detalii Tehnice :
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
| Maximum temperature |
Fără alimentare 85°C/ Cu alimentare 65°C |
| Intermittent | 1000 ore cumulative |
| Tensiunea nominală |
230V (120V disponibil pe comandăr) |
|
Raza minimă de îndoire |
25 mm |
|
Temperatura minimă de instalare |
-30°C |
|
Rezistență Max. |
18.2 Ohms/km |
| Dimensiuni (mm) | 13 x 6,8 mm |
|
Greutate |
12 kg/100 m |
|
Culoare |
Maro |
|
Teste |
CE conform DIN EN 62395-1 |
Date tehnice :
Carcasă IP21
Tensiune 230V-50/60Hz
Interval de temp. +5/+40°C
Putere max. 16A - 3600 W
Inspecții FI/CE/VDE*(în curs)
Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea
Detalii Tehnice Teava :
|
Densitate |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ de 50 de ani .
• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.
• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este echipat cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este furnizat cu un comunicat de presă, manual
de instrucţiuni clare şi fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru fitinguri.
Detalii Tehnice :
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
|
Densitează |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică la |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.
Placă de izolare de 20 mm
Dimensiune: 10m²
Tip de izolație: EPS-EN13163
Grosimea izolației: 20mm
Sarcina utilă a șapei : 100 Kpa
Marcare pe folie a rețelei: 50 / 100mm
Valoare U: 2,27 m² K / W
Placă izolatoare de 30 mm
Dimensiune: 10m²
Tip de izolație: EPS-EN13163
Grosimea izolației: 30mm
Sarcina utilă a șapei : 100 Kpa
Marcare folie a rețelei: 50 / 100mm
Valoare U: 1,49 m² K / W
Detalii Tehnice Teava :
|
Densitate |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ de 50 de ani .
Metode de instalare :
Instalare pe plasa de oțel
Instalare cu cleme tacker
Instalare pe izolație crenelată – placa cu nuturi
Instalare pe șine de fixare și clips cui
Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).
|
|
Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;
1a. Distribuitor de aprovizionare
1b. Retur distribuitor
2. Grupuri de încălzire
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
