Referinta:
Sistemul de degivrare cu termostat inglobat si stecher , pentru jgheaburi si burlane, se monteaza cu scopul de a preveni depunerea zapezii si a ghetii in interiorul jgheaburilor , spargerea burlanelor datorata dopurilor de gheata formate in interiorul acestora , deterioarea fatadelor caselor si formarea de turturi, ruperea jgheaburilor, infiltratiile de apa de pe langa jgheab, pe sub acoperis.
Se evita accidentele cauzate de caderile de zapada, gheata si turturi, pe trotuare si masini. In general, in momentul in care se realizeaza sistemul de degivrare pentru jgheaburi, se protejeaza si burlanele care preiau scurgerea apelor pluviale din acestea.
Toate probleme enumerate mai sus pot fi evitate foarte usor prin montarea Kit-ului de degivrare cu termostat inglobat si stecher pentru alimentare, gata pentru utilizare.
Kit-ul pentru degivrare are protectie la ultraviolete, rezistenta mecanica crescuta, rezistenta la cicluri de temperatura (inghet-dezghet). Practic, odata montate, aceste cabluri de degivrare nu mai trebuie indepartate.

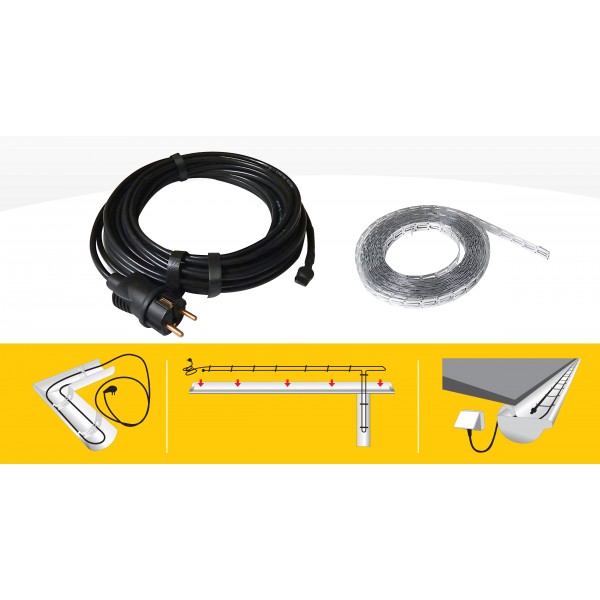

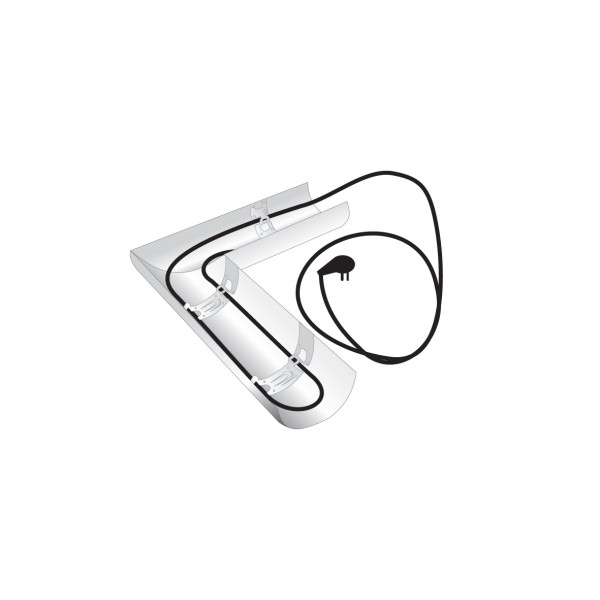

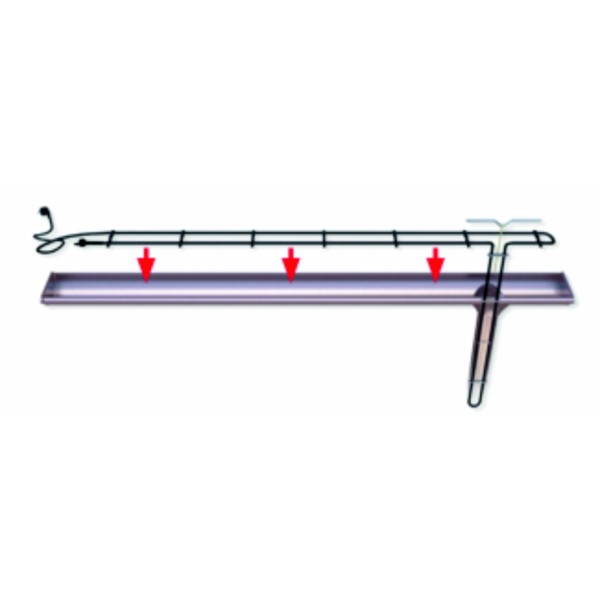

Tensiunea de alimentare a kit-ului de degivrare este de 230V. Kit-ul pentru degivrare se monteaza in interiorul jgheabului si al burlanului ´´ dus-intors ´´ . Prinderea se poate face cu ajutorul clemelor speciale din plastic, a platbandelor metalice cu spatii de prindere, a benzilor autoadezive de aluminiu sau a benzilor adezive de bitum cu aluminiu.
Montajul kit-ului de degivrare se face pe toata lungimea jgheabului si pe toata lungimea burlanului.

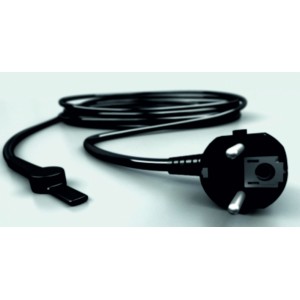

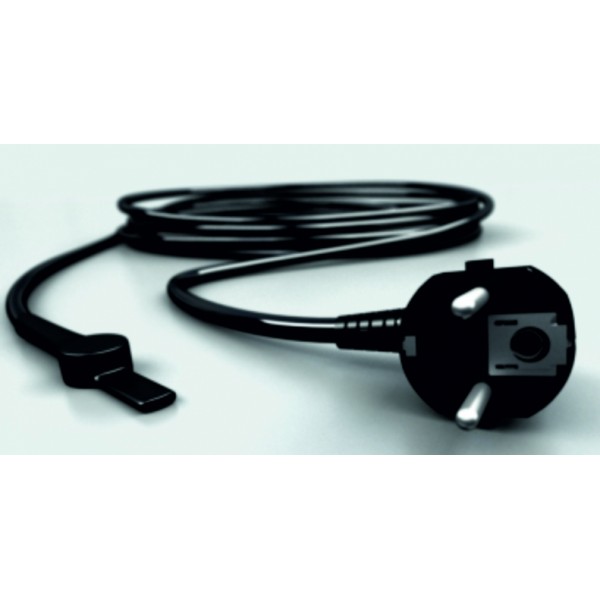

Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.
Tensiune nominala: 230V
Iesire: 30W/m
Diametru exterior: 7mm
Crom/Nickel - rezistenta
Izolatie: XLPE
Cablu de conectare: 2m
Temperatura maxima suprafata cablu 80° C
Temperatura minima de instalare: 5°C
Rezistenta la razele ultraviolet
Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului
Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.
Tensiune nominala: 230V
Iesire: 30W/m
Diametru exterior: 7mm
Crom/Nickel - rezistenta
Izolatie: XLPE
Cablu de conectare: 2m
Temperatura maxima suprafata cablu 80° C
Temperatura minima de instalare: 5°C
Rezistenta la razele ultraviolet
Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 3,5 metri, atașat la un covor din fibră de sticlă cu o structură foarte deschisă pentru o aderență optimă.
|
|
|
|
|
|
|
|
Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
|
o Sârmă rezistentă la crom / nichel o Izolație XLPE o Voltaj ; 230 Volt o Putere 17 Watt pe metru liniar |
o Manta de protectie din PVC o Diametrul cablului; aproximativ 7 mm o Cablu de alimentare; 2,5 metri o Certificat VDE |
Realizat din elemente din plastic individuale,
cu o garanţie de 10 ani.
• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval
de 0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este furnizat standard cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este însoţit de un comunicat de presă, un manual
de instrucţiuni clare şi o fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru
fitinguri.
Date tehnice termostat :
Carcasă IP21
Tensiune 230V-50/60Hz
Interval de temp. +5/+40°C
Putere max. 16A - 3600 W
Inspecții FI/CE/VDE*(în curs)
Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea
Metoda de instalare
| MAGNUM Heatboard 12mm |
MAGNUM Heatboard 31mm (Placă de căldură 12 mm + izolație fonică de 19 mm) | |
|---|---|---|
| Constructie |
Placi din polistiren cu strat superior de aluminiu |
Placi din polistiren cu strat superior de aluminiu |
| Dimensiuni |
L 788 mm x W 594 mm x H 12 mm |
L 788 mm x W 594 mm x H 31 mm |
|
Suprafață utilizabilă pe placa |
0.451 m² |
0.451 m² |
|
R valoare |
0.31 m² K / W |
0.73 m² K / W |
|
Distorsiune la compresie de 10% |
200 KPA |
50 KPA |
|
Distorsiune prelungită |
60 KPA | 15 KPA |
|
Temperatura maximă de funcționare |
80 ° C | 80 ° C |
|
Distanța cablurilor orizontal și vertical |
100mm | 100mm |
|
Reducerea zgomotului |
- | 30dB |
Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;
1a. Distribuitor de aprovizionare
1b. Retur distribuitor
2. Grupuri de încălzire
Puterea, distanța dintre cabluri și aplicații
Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;
Încălzire principal
Zone de locuit bazat pe 150 W / m² 2,0 m² / 11 cm
Zonele sanitare bazat pe 180 W / m² 1,7 m² / 9 cm
Încălzire confortabilă
Zone de locuit bazat pe 100 W / m² 3,0 m² / 17 cm
Zonele sanitare bazat pe 125 W / m² 2,4 m² / 13 cm
Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.
| Maximum temperature |
Fără alimentare 85°C / Cu alimentare 65°C |
|
|
Temp. minimă de operare |
-30°C | |
| Rezistența max. | 18,2 Ohm/km | |
| Tensiunea nominal | 230 V | |
| Mantaua exterioară | Cupru cositorit | |
| Acoperirea | Fluor polimer (opțional) | |
|
Rezistența la apă |
100% | |
| Dimensiuni | 13 x 6,8 mm | |
| Raza Min. de îndoire | 25 mm | |
| Weight | 12 kg/100 m | |
|
Clasificare T 10, 15, 25 W/m |
T6 | |
|
Clasificare T 33 W/m |
T5 | |
| Culoare | Gri | |
|
Inspecții |
10 mtr & 15 mtr: CE /RU 15 mtr & 33 mtr: CE / RU / FM / EX conforme DIN EN 62395-1 |
Lungimea maximă a cablului la 230V cu utilizarea unui releu de tip C
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;
1a. Distribuitor de aprovizionare
1b. Retur distribuitor
2. Grupuri de încălzire
Detalii Tehnice Teava :
|
Densitate |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ de 50 de ani .
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
Realizat din elemente din plastic individuale,
cu o garanţie de 10 ani.
• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval
de 0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este furnizat standard cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este însoţit de un comunicat de presă, un manual
de instrucţiuni clare şi o fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru
fitinguri.
