Referinta:
Panglică cu auto-reglare pentru încălzirea conductelor de apă < 65°C

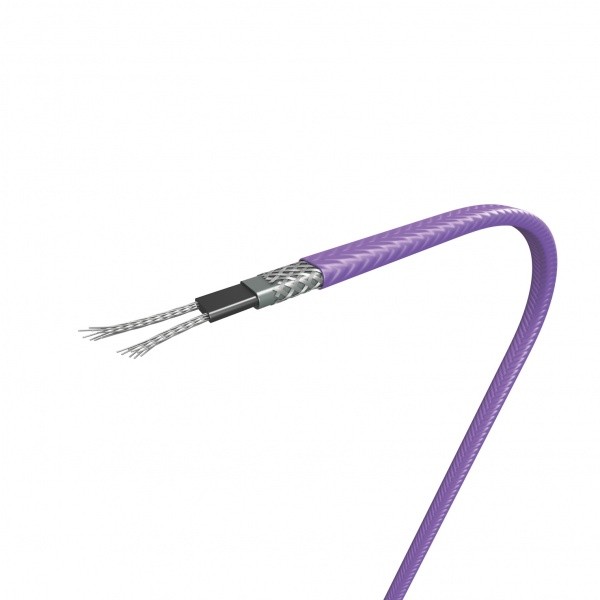

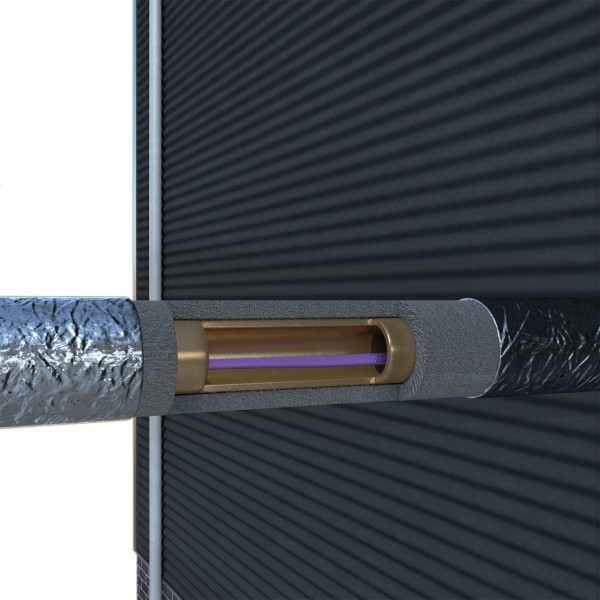

MAGNUM Trace Water (MTW ) este un cablu de încălzire autoreglabil, care poate fi utilizat pentru protecție împotriva înghețului în interiorul și exteriorul conductelor de apă. Acesta poate fi, de asemenea, tăiat la lungime, la fața locului și la lungimile exacte de conducte putând fi adaptat fără considerente de proiectare complicate. Caracteristicile sale de auto-reglare imbunatațesc siguranta si fiabilitatea, producția de energie termică fiind reglementată de temperatura pe țeavă.
The MAGNUM Trace Water este echipat cu o manta exterioară din poliolefină care acoperă toate cerințele și, prin urmare, poate fi utilizat în condiții de siguranță în combinație cu apa potabilă.

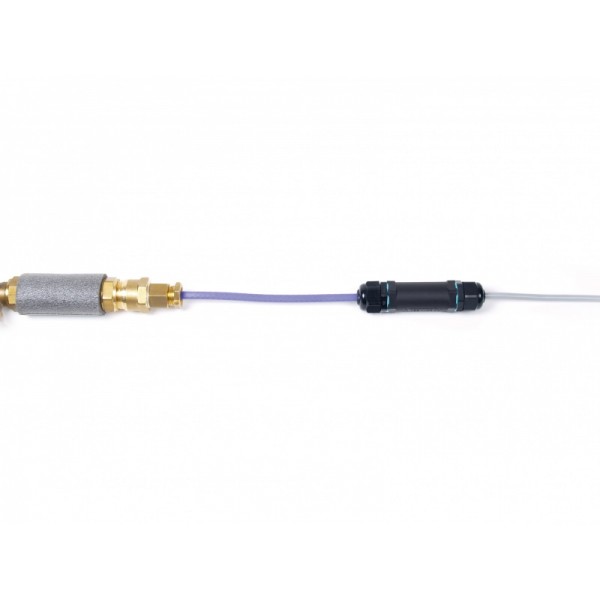

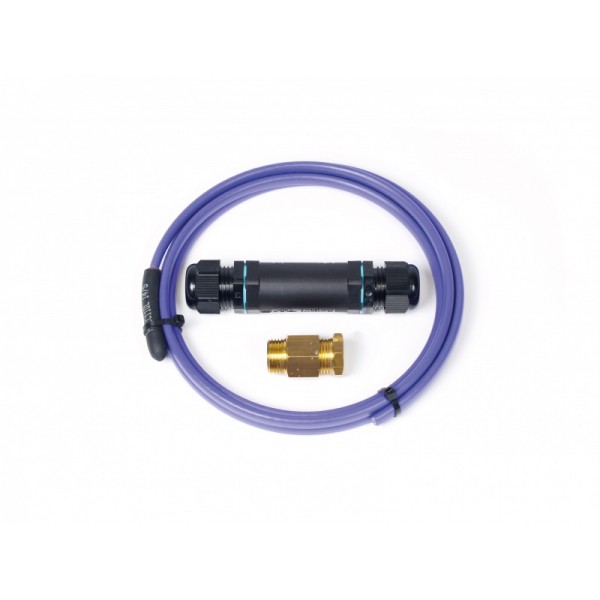

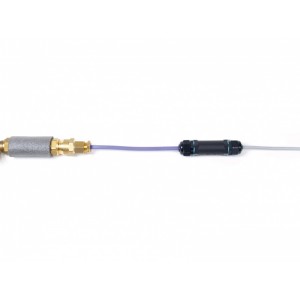

MTW Kit
Gata de utilizat elementele de încălzire inclusiv:
Cablu MTW autoreglare cu sigiliu final
Informații suplimentare
Gradul de pierdere a căldurii depinde de diametrul conductei, de temperatura mediului și fluxul de lichid. Izolație suplimentar se recomandă. Utilizarea unui regulator de temperatură reduce consumul de energie.
| Temperatura maximă | Fără putere 65°C |
| Voltaj | 230V |
| Raza minimă de îndoire | 25 mm |
| Max. lungime cablu | 100 de metri cu 16 intrerupator amperi |
|
Temperatura cea mai mică de instalare. |
-40°C |
| Dimensiuni (mm) | 8 x 5,9 mm |
| Greutate | 7,3 kg/100 m |
| Culoare | Violet |
|
Teste |
CE, conform DIN EN 62395-1 |
| Temperatura maximă | Fără putere 65°C |
| Voltaj | 230V |
| Raza minimă de îndoire | 25 mm |
| Max. lungime cablu | 100 de metri cu 16 intrerupator amperi |
|
Temperatura cea mai mică de instalare. |
-40°C |
| Dimensiuni (mm) | 8 x 5,9 mm |
| Greutate | 7,3 kg/100 m |
| Culoare | Violet |
|
Teste |
CE, conform DIN EN 62395-1 |
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 3,5 metri, atașat la un covor din fibră de sticlă cu o structură foarte deschisă pentru o aderență optimă.
|
|
Detalii Tehnice Teava :
|
Densitate |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ de 50 de ani .
Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;
1a. Distribuitor de aprovizionare
1b. Retur distribuitor
2. Grupuri de încălzire
Detalii Tehnice :
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
|
Diametrul max al țevii |
15mm | 20mm | 25mm | 30mm | 40mm | 50mm | 100mm |
|
Metoda de prindere |
Factor de protective pe conductele de apă: |
||||||
|
Liniar (de-a lungul țevilor) |
-30°C |
-30°C | -25°C | -20°C | -15°C | -10°C | -5°C |
|
10 înfășurări per m. |
-- | -- | -30°C | -30°C | -25°C | -25°C | -20°C |
|
20 înfășurări per m. |
-- | -- | -- | -- | -30°C | -30°C | -30°C |
|
Calcularea cablului |
Timpul pe lungimea a țevii: |
||||||
|
10 înfășurări per m (x) |
1,25 | 1,50 | 1,75 | 2 | 2,25 | 2,5 | 4 |
|
20 înfășurări per m (x) |
2 | 2,25 | 2,50 | 2,75 | 3,25 | 4 | 8 |
Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
|
o Sârmă rezistentă la crom / nichel o Izolație XLPE o Voltaj ; 230 Volt o Putere 17 Watt pe metru liniar |
o Manta de protectie din PVC o Diametrul cablului; aproximativ 7 mm o Cablu de alimentare; 2,5 metri o Certificat VDE |
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
Detalii tehnice
Cablurile sunt disponibile în capacități totale de la 300 la 3300 de wați, suficient pentru suprafețe între 2 și 30 m2. Deoarece cablul de încălzire se conectează prin intermediul capetelor de pe covor, cablul de alimentare este doar pe o parte și invizibil asigurat prin intermediul unei conexiuni unice.
Tensiunea de alimentare 24 VCC
Temperatura de functionare -20°C... + 70°C
Protectie IP68
Dimensiuni 105 X 30 X 10 mm
Cablu de conectare: 4x0,35 izolat cu lungimea de 10 metri (poate ajunge pana la 100 metri)
montaj: pe streasina
Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
|
Diametrul max al țevii |
15mm | 20mm | 25mm | 30mm | 40mm | 50mm | 100mm |
|
Metoda de prindere |
Factor de protective pe conductele de apă: |
||||||
|
Liniar (de-a lungul țevilor) |
-30°C |
-30°C | -25°C | -20°C | -15°C | -10°C | -5°C |
|
10 înfășurări per m. |
-- | -- | -30°C | -30°C | -25°C | -25°C | -20°C |
|
20 înfășurări per m. |
-- | -- | -- | -- | -30°C | -30°C | -30°C |
|
Calcularea cablului |
Timpul pe lungimea a țevii: |
||||||
|
10 înfășurări per m (x) |
1,25 | 1,50 | 1,75 | 2 | 2,25 | 2,5 | 4 |
|
20 înfășurări per m (x) |
2 | 2,25 | 2,50 | 2,75 | 3,25 | 4 | 8 |
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
Detalii Tehnice :
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
| MAGNUM Heatboard 12mm |
MAGNUM Heatboard 31mm (Placă de căldură 12 mm + izolație fonică de 19 mm) | |
|---|---|---|
| Constructie |
Placi din polistiren cu strat superior de aluminiu |
Placi din polistiren cu strat superior de aluminiu |
| Dimensiuni |
L 788 mm x W 594 mm x H 12 mm |
L 788 mm x W 594 mm x H 31 mm |
|
Suprafață utilizabilă pe placa |
0.451 m² |
0.451 m² |
|
R valoare |
0.31 m² K / W |
0.73 m² K / W |
|
Distorsiune la compresie de 10% |
200 KPA |
50 KPA |
|
Distorsiune prelungită |
60 KPA | 15 KPA |
|
Temperatura maximă de funcționare |
80 ° C | 80 ° C |
|
Distanța cablurilor orizontal și vertical |
100mm | 100mm |
|
Reducerea zgomotului |
- | 30dB |
