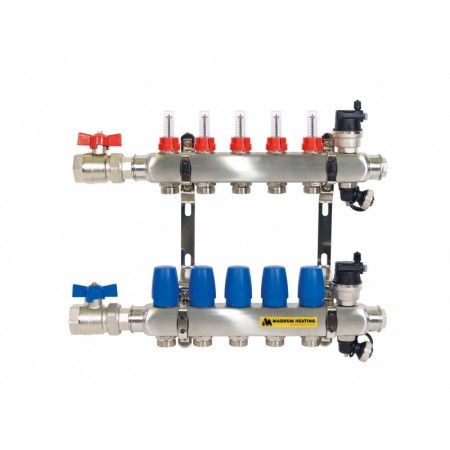

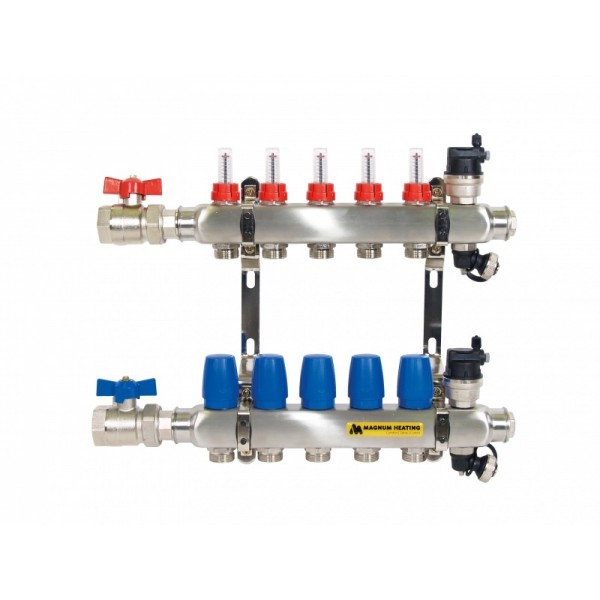

Distribuitor inox MAGNUM 4 circuite

Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.

Date tehnice termostat :

Carcasă              IP21

Tensiune            230V-50/60Hz

Interval de temp. +5/+40°C

Putere max.       16A - 3600 W

Inspecții             FI/CE/VDE*(în curs)

Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea

Puterea, distanța dintre cabluri și aplicații

Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;

Încălzire principal

 Zone de locuit bazat pe 150 W / m²   2,0 m² / 11 cm

Zonele sanitare bazat pe 180 W / m²   1,7 m² / 9 cm

Încălzire confortabilă

Zone de locuit bazat pe 100 W / m²   3,0 m² / 17 cm

Zonele sanitare bazat pe 125 W / m²   2,4 m² / 13 cm

Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.

Încălzire oglindă (29 x 29 cm, 27 wați)

Elementele de încălzire ale oglinzii MAGNUM sunt izolate dublu și, prin urmare, pot fi utilizate în condiții de siguranță în băi (camere umede). Timpul de încălzire este de numai 5 minute până la 40 ° C, iar temperatura maximă este limitată la 50 ° C, făcându-l absolut potrivit pentru copii și sigur la atingere.

A. Folie de încălzire

B. Scut din aluminiu

C. Stratul adeziv

D. Schutvel

NOTĂ: Filmul are o rezistență adezivă foarte mare.
Odată aplicat, acesta nu poate fi eliminat!

Realizat din elemente din plastic individuale,

cu o garanţie de 10 ani.

• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.

• Grupuri cu un debitmetru profesionist cu un interval

de 0-5 L / min.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de 1“care se blochează cu robineţii cu bilă.

• Distribuitorul este furnizat standard cu dispozitive de fixare.

Distribuitorul este testat la o presiune de 6 bari,

este însoţit de un comunicat de presă, un manual

de instrucţiuni clare şi o fişă de garanţie.

Garanţie

10 ani pentru partea principală, 2 ani pentru

fitinguri.

Folia MAGNUM este conectată la 230V. Instalarea trebuie să fie efectuată de către un electrician autorizat. Folia MAGNUM trebuie întotdeauna să fie utilizată cu plăci izolatoare MAGNUM din polistiren (MAGNUM Isofoam, 6 mm), și acoperită cu o folie de hidroizolare (0,1 mm).

Sistemul de testare

În conformitate cu cele mai recente standarde europene: SEMKO, marcajul CE (directiva de joasă tensiune 73/23/EEC și 93/68/EEC / EN 60335-2-96:2002 + A1)

Tensiunea de alimentare 24 VCC

Temperatura de functionare -20°C... + 70°C

Protectie IP68

Dimensiuni 105 X 30 X 10 mm

Cablu de conectare: 4x0,35 izolat cu lungimea de 10 metri (poate ajunge pana la 100 metri)

montaj: pe streasina

• EMC-free 2- cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablu de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• XPLE (Teflon) izolaţie
• Inveliş protector din PVC
• 7 waţi per metru de cablu rezsitent, 230 Volt.
• Diametru cablu aproximativ 7 mm.
• Respectă standardele NEMKO actuale pentru instalare

Detalii tehnice

Cablurile sunt disponibile în capacități totale de la 300 la 3300 de wați, suficient pentru suprafețe între 2 și 30 m². Deoarece cablul de încălzire se conectează prin intermediul capetelor de pe covor, cablul de alimentare este doar pe o parte și invizibil asigurat prin intermediul unei conexiuni unice.

Specificații

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

• 10 wați pe metru liniar
• Voltaj ; 230 volți
• Cablu de conectare de 2 metri cu mufă împământată
• Clasa de protecție; IPX7

Calculați lungimea necesară a cablului

Detalii tehnice ale foliei de încălzire electrică

Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).

Condiții de instalare

Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.

Puterea, distanța dintre cabluri și aplicații

Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;

Încălzire principal

 Zone de locuit bazat pe 150 W / m²   2,0 m² / 11 cm

Zonele sanitare bazat pe 180 W / m²   1,7 m² / 9 cm

Încălzire confortabilă

Zone de locuit bazat pe 100 W / m²   3,0 m² / 17 cm

Zonele sanitare bazat pe 125 W / m²   2,4 m² / 13 cm

Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.

Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.

Tensiune nominala: 230V

Iesire: 30W/m

Diametru exterior: 7mm

Crom/Nickel - rezistenta

Izolatie: XLPE

Cablu de conectare: 2m

Temperatura maxima suprafata cablu 80° C

Temperatura minima de instalare: 5°C

Rezistenta la razele ultraviolet

Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului

Specificații

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

• 10 wați pe metru liniar
• Voltaj ; 230 volți
• Cablu de conectare de 2 metri cu mufă împământată
• Clasa de protecție; IPX7

Calculați lungimea necesară a cablului

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă
