Referinta:

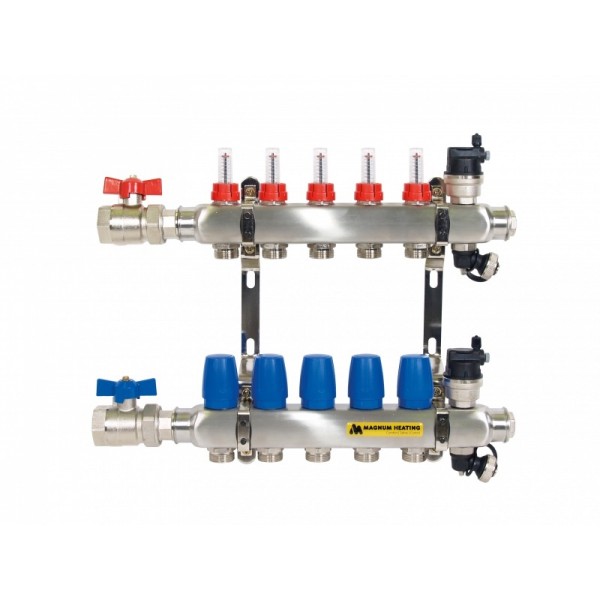

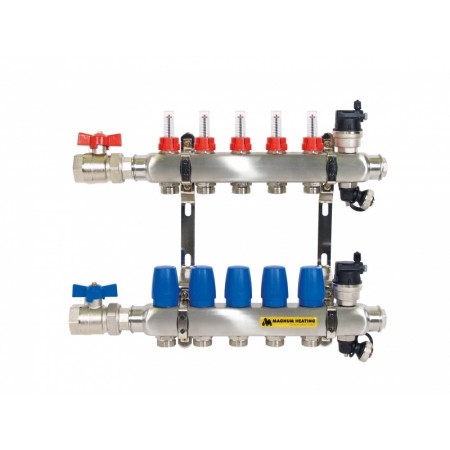

Distribuitorul MAGNUM din inox premium este utilizat în principal în sistemele cu temperaturi scăzute şi este realizat din inox 4301de înaltă calitate. În mod implicit, acest distribuitor este prevăzut cu robineţi cu bilă de 1“, două dezumidificatoare automate şi 2 robineţi de umplere.
• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.
• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este echipat cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este furnizat cu un comunicat de presă, manual
de instrucţiuni clare şi fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru fitinguri.
• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.
• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este echipat cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este furnizat cu un comunicat de presă, manual
de instrucţiuni clare şi fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru fitinguri.
|
|
Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;
1a. Distribuitor de aprovizionare
1b. Retur distribuitor
2. Grupuri de încălzire
Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
|
Densitează |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică la |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Țevile PE-RT sunt fabricate dintr-un copolimer de etilenă și octenă cu o structură moleculară unică, bazată pe distribuția controlată a lanțului lateral. Ca rezultat, acest copolimer prezintă o rezistență superioară la fisurare la stres și rezistență la presiune hidrostatică, fără a fi nevoie de reticulare a acestei materii prime. Acest tub este foarte flexibil și are o rezistență la fluaj foarte bună. În plus, tuburile au o stabilitate ridicată împotriva coroziunii prin stres.
Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;
1a. Distribuitor de aprovizionare
1b. Retur distribuitor
2. Grupuri de încălzire
Realizat din elemente din plastic individuale,
cu o garanţie de 10 ani.
• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval
de 0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este furnizat standard cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este însoţit de un comunicat de presă, un manual
de instrucţiuni clare şi o fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru
fitinguri.
Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).
|
|
Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.
Detalii Tehnice :
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Elementele de încălzire ale oglinzii MAGNUM sunt izolate dublu și, prin urmare, pot fi utilizate în condiții de siguranță în băi (camere umede). Timpul de încălzire este de numai 5 minute până la 40 ° C, iar temperatura maximă este limitată la 50 ° C, făcându-l absolut potrivit pentru copii și sigur la atingere.
|
|
A. Folie de încălzire
B. Scut din aluminiu
C. Stratul adeziv
D. Schutvel
NOTĂ: Filmul are o rezistență adezivă foarte mare.
Odată aplicat, acesta nu poate fi eliminat!
|
Diametrul max al țevii |
15mm | 20mm | 25mm | 30mm | 40mm | 50mm | 100mm |
|
Metoda de prindere |
Factor de protective pe conductele de apă: |
||||||
|
Liniar (de-a lungul țevilor) |
-30°C |
-30°C | -25°C | -20°C | -15°C | -10°C | -5°C |
|
10 înfășurări per m. |
-- | -- | -30°C | -30°C | -25°C | -25°C | -20°C |
|
20 înfășurări per m. |
-- | -- | -- | -- | -30°C | -30°C | -30°C |
|
Calcularea cablului |
Timpul pe lungimea a țevii: |
||||||
|
10 înfășurări per m (x) |
1,25 | 1,50 | 1,75 | 2 | 2,25 | 2,5 | 4 |
|
20 înfășurări per m (x) |
2 | 2,25 | 2,50 | 2,75 | 3,25 | 4 | 8 |
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
