Referinta:

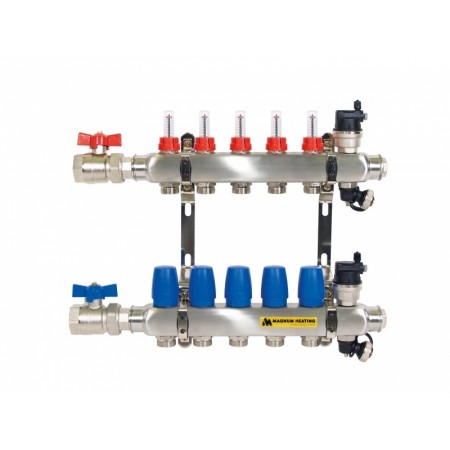

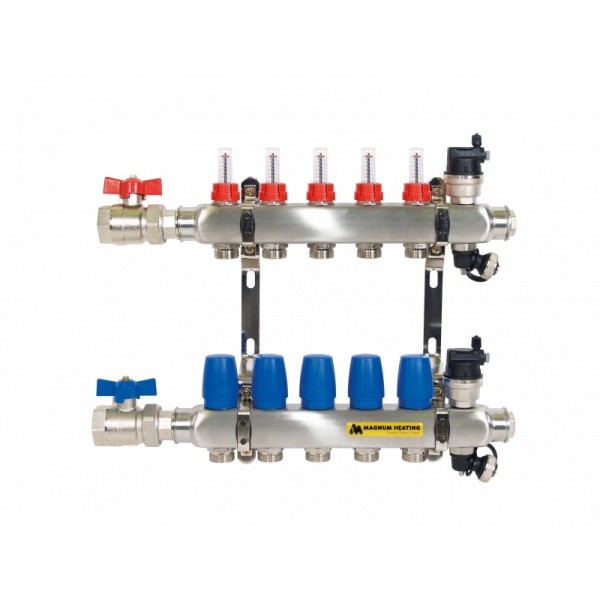

Distribuitorul MAGNUM din inox premium este utilizat în principal în sistemele cu temperaturi scăzute şi este realizat din inox 4301de înaltă calitate. În mod implicit, acest distribuitor este prevăzut cu robineţi cu bilă de 1“, două dezumidificatoare automate şi 2 robineţi de umplere.
• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.
• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este echipat cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este furnizat cu un comunicat de presă, manual
de instrucţiuni clare şi fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru fitinguri.
• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.
• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este echipat cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este furnizat cu un comunicat de presă, manual
de instrucţiuni clare şi fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru fitinguri.
Domeniu de temperatura -19 la +70 C
Tensiune de alimentare 220 - 240Vca, 50Hz
Sarcina maxima 16A, 3600W
Grad de protectie IP 20
Programare NU
Offset 0-6 C
Comutator ON/OFF NU
Montaj Pe sina DIN, 4 module
Puterea, distanța dintre cabluri și aplicații
Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;
Încălzire principal
Zone de locuit bazat pe 150 W / m² 2,0 m² / 11 cm
Zonele sanitare bazat pe 180 W / m² 1,7 m² / 9 cm
Încălzire confortabilă
Zone de locuit bazat pe 100 W / m² 3,0 m² / 17 cm
Zonele sanitare bazat pe 125 W / m² 2,4 m² / 13 cm
Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.
| MAGNUM Heatboard 12mm |
MAGNUM Heatboard 31mm (Placă de căldură 12 mm + izolație fonică de 19 mm) | |
|---|---|---|
| Constructie |
Placi din polistiren cu strat superior de aluminiu |
Placi din polistiren cu strat superior de aluminiu |
| Dimensiuni |
L 788 mm x W 594 mm x H 12 mm |
L 788 mm x W 594 mm x H 31 mm |
|
Suprafață utilizabilă pe placa |
0.451 m² |
0.451 m² |
|
R valoare |
0.31 m² K / W |
0.73 m² K / W |
|
Distorsiune la compresie de 10% |
200 KPA |
50 KPA |
|
Distorsiune prelungită |
60 KPA | 15 KPA |
|
Temperatura maximă de funcționare |
80 ° C | 80 ° C |
|
Distanța cablurilor orizontal și vertical |
100mm | 100mm |
|
Reducerea zgomotului |
- | 30dB |
Detalii tehnice
Cablurile sunt disponibile în capacități totale de la 300 la 3300 de wați, suficient pentru suprafețe între 2 și 30 m2. Deoarece cablul de încălzire se conectează prin intermediul capetelor de pe covor, cablul de alimentare este doar pe o parte și invizibil asigurat prin intermediul unei conexiuni unice.
Plăcile din polistiren e-HEAT din polistiren sunt foarte ușoare și au o grosime de doar 6 mm. Plăcile sunt livrate pe ambalaj de 6 m² (10 plăci de 120 cm x 50 cm).
Acest sistem oferă o soluție atractivă în principal în sectorul de recreere, și în special pentru case mobile, rulote și caravane. Cu stabilire simplă, elemente extrem de subțiri folia Perfotherm se potriveşte pe pardoseli existente, și apoi dacă este acoperită cu un covor pe partea de sus, realizează un sistem de încălzire care încălzește podeua la un nivel confortabil într-un mod simplu și convenabil.
Atenție: MAGNUM Perfotherm ar trebui să fie utilizat doar ca o sursă suplimentară de încălzire. Ar trebui să existe, de asemenea, o altă sursă principală de încălzire disponibilă.
Garanţie
2 ani de garanție cu privire la funcționarea electromecanică atât a foliei Perfotherm cât şi a transformatorului.
Detalii Tehnice Teava :
|
Densitate |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ de 50 de ani .
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Dimensiunea plăcii: 1025 x 770mm x 25mm
Dimensiunea efectivă a plăcii: 1000 x 750mm
Suprafața efectivă: 0,750 m²
Slot (distanța țevii): 125mm / 250mm
Grosime nominală a izolației dL: 25mm
Grosime fără fanta țevii: 10mm
Grosime totală cu fanta țevii: 25mm
Diametrul țevii: 14mm
Domeniu de aplicare DIN 4108-10: DEO ds,
tip WAS conform EN 13163: EPS 200
Rezistență termică / valoare U 1,41 m² K / W
Rezistență la compresiune: 200 kPa
Sarcină maximă sub tensiune: 60 kPa (6000 kg / m²)
Unitate de ambalare pe cutie: 23 plăci / 17,34 m²
Dimensiune cutie (L x L x Î): 1114 x 600 x 770mm
Detalii Tehnice :
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
Sunt necesare 7 plăci de profil Omega pe m2.
Profilul difuzorului de căldură al materialului: Aluminiu
Dimensiunile profilului difuzorului de căldură: 1000mm x 120mm x 0,5mm
Detalii Tehnice Teava :
|
Densitate |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ de 50 de ani .
Metode de instalare :
Instalare pe plasa de oțel
Instalare cu cleme tacker
Instalare pe izolație crenelată – placa cu nuturi
Instalare pe șine de fixare și clips cui
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 3,5 metri, atașat la un covor din fibră de sticlă cu o structură foarte deschisă pentru o aderență optimă.
|
|
