Distribuitor inox MAGNUM 11 circuite

Detalii tehnice ale foliei de încălzire electrică

Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).

Condiții de instalare

Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.

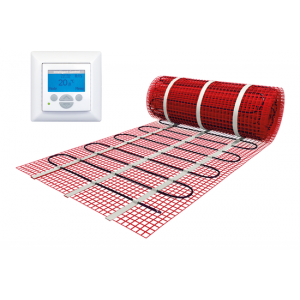

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Specificații Receptor MAGNUM pentru controlul temperaturii

Interval de temperatură: 0 ° C ~ 50 ° C
Caracteristici: control proporțional integral cu;
- ciclu de 15 minute pentru 2 ° C
- ciclu scurt: 3 minute oprit, 2 minute pornit
Tensiune de alimentare: 230VAC ± -10% 50Hz

Ieșiri:

• Funcția de control a pompei (cu securitate 24 de ore)
• Contact fără potențial pentru conectarea cazanului
• Conexiune LAN (numai prin cablu)
• Actuatoare (normal închise) Relee => 5A / 230 VAC (L, N)

Pentru o instalare simplă, vă recomandăm maximum 4 dispozitive de acționare pe zonă

Gama wireless:

• Aproximativ 150 de metri în spațiu deschis
• Aproximativ 30 de metri într-un mediu rezidențial

• Partea centrală a distribuitorului este galvanizată şi

acoperită cu pulbere neagră RAL 9011

• Echipat cu un termostat, termometru şi siguranţă maximă.

• Standard echipat cu o pompă ecologică ALPHA2 L.

• Două grupuri de supape termostatice reglabile pentru

dispozitivele de acţionare

MAGNUM.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de ½“(de la 7 grupuri de ¾”)

• Distribuitorul este echipat cu dispozitive de fixare.

Garanţie

5 ani pentru partea principală, 2 ani pentru fitinguri.

• Partea centrală a distribuitorului este galvanizată şi

acoperită cu pulbere neagră RAL 9011

• Echipat cu un termostat, termometru şi siguranţă maximă.

• Standard echipat cu o pompă ecologică ALPHA2 L.

• Două grupuri de supape termostatice reglabile pentru

dispozitivele de acţionare

MAGNUM.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de ½“(de la 7 grupuri de ¾”)

• Distribuitorul este echipat cu dispozitive de fixare.

Garanţie

5 ani pentru partea principală, 2 ani pentru fitinguri.

Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.

Detalii Tehnice :

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

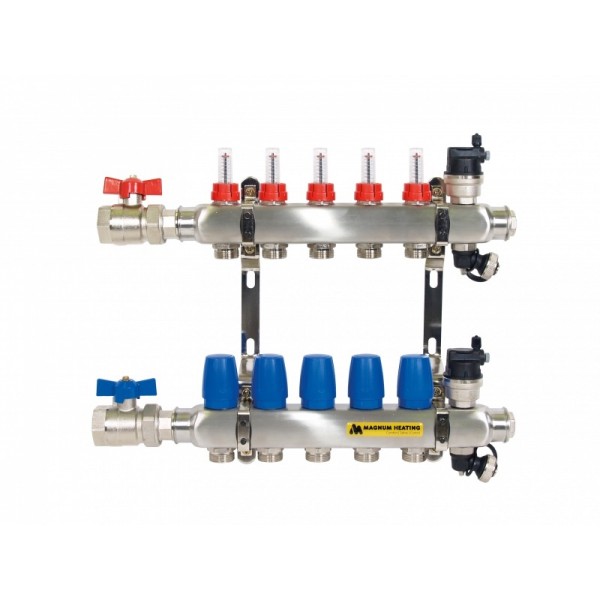

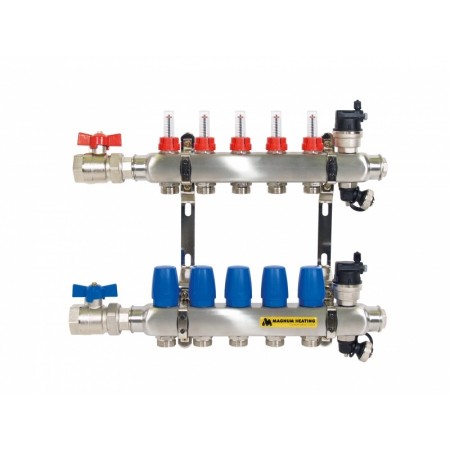

• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.

• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.

• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de 1“care se blochează cu robineţii cu bilă.

• Distribuitorul este echipat cu dispozitive de fixare.

Distribuitorul este testat la o presiune de 6 bari,

este furnizat cu un comunicat de presă, manual

de instrucţiuni clare şi fişă de garanţie.

Garanţie

10 ani pentru partea principală, 2 ani pentru fitinguri.

Specificații

Specificații Distribuitor de bază pentru sisteme U-Tube

Separator puternic din oțel cu pompă de circulație inclus;

• confecționat dintr-un material gros de 3 mm, cu un strat puternic de pulbere neagră (RAL 9011)
• echipat cu o pompă Wilo Para HU25 / 7-50 / SC foarte eficientă din punct de vedere energetic
• supape de grup termostatice integrate (pe care se pot pune actuatoare)
• echipat cu buton termostat cu capilar, termometru și protecție maximă
• conexiune primară 1/2 "(din 8 grupe 3/4")
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Supapă termostatică

3.    Pompa de circulație

4.     Grupuri de încălzire

5.     Supapa de închidere

Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.

• Capacitate putere 600/1200/1900 & 3400 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 și norme CE
• ISO 9001 produse
• IPX7
• PTFE (Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.

Detalii tehnice ale foliei de încălzire electrică

Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).

Condiții de instalare

Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.
