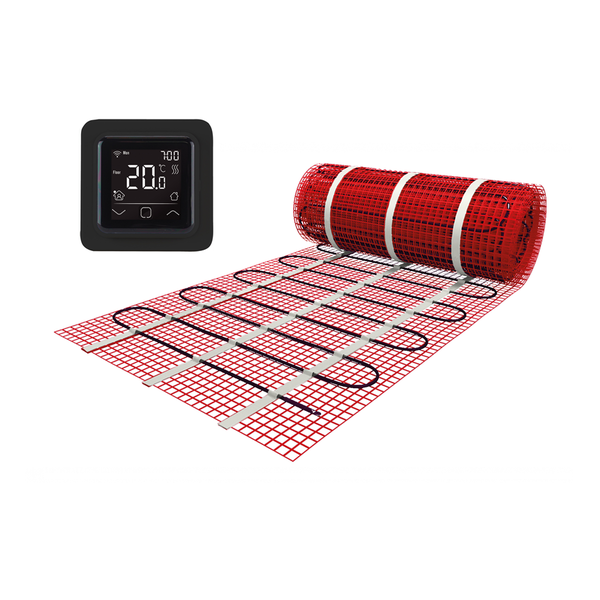

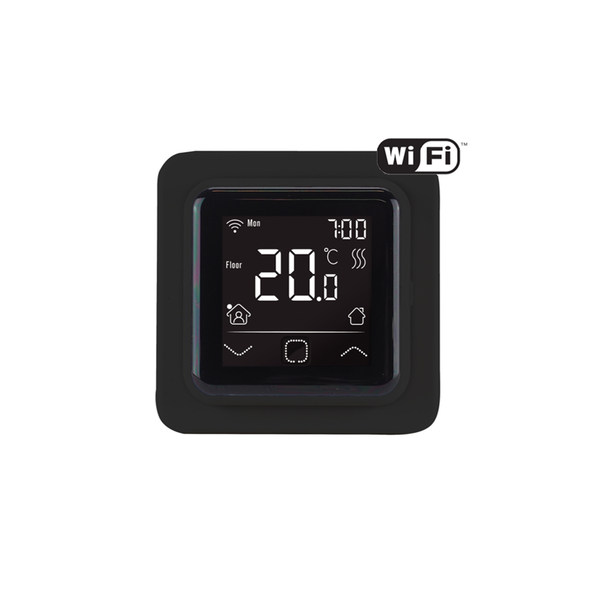

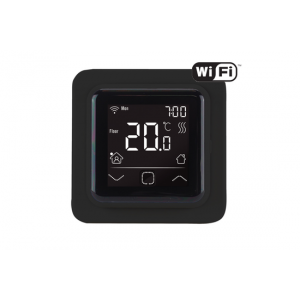

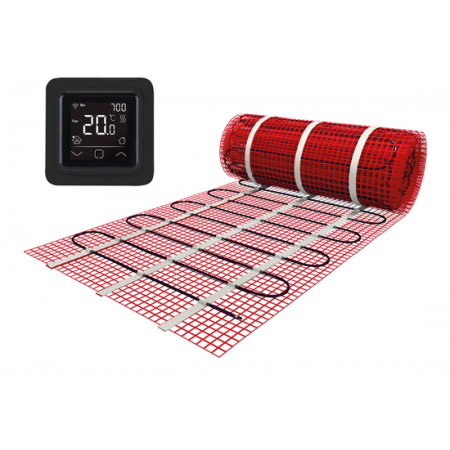

Covor incalzire in pardoseala 7 m² - 1050 W cu termostat WIFI control C 16

Folia MAGNUM este conectată la 230V. Instalarea trebuie să fie efectuată de către un electrician autorizat. Folia MAGNUM trebuie întotdeauna să fie utilizată cu plăci izolatoare MAGNUM din polistiren (MAGNUM Isofoam, 6 mm), și acoperită cu o folie de hidroizolare (0,1 mm).

Sistemul de testare

În conformitate cu cele mai recente standarde europene: SEMKO, marcajul CE (directiva de joasă tensiune 73/23/EEC și 93/68/EEC / EN 60335-2-96:2002 + A1)

Încălzire oglindă (50 x 58 cm, 70 wați)

Elementele de încălzire ale oglinzii MAGNUM sunt izolate dublu și, prin urmare, pot fi utilizate în condiții de siguranță în băi (camere umede). Timpul de încălzire este de numai 5 minute până la 40 ° C, iar temperatura maximă este limitată la 50 ° C, făcându-l absolut potrivit pentru copii și sigur la atingere.

A. Folie de încălzire

B. Scut din aluminiu

C. Stratul adeziv

D. Schutvel

NOTĂ: Filmul are o rezistență adezivă foarte mare.
Odată aplicat, acesta nu poate fi eliminat!

Detalii Tehnice :

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

Detalii Tehnice :

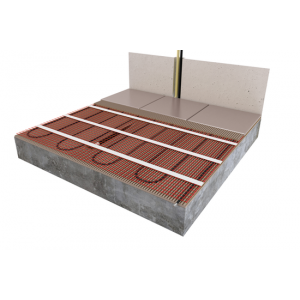

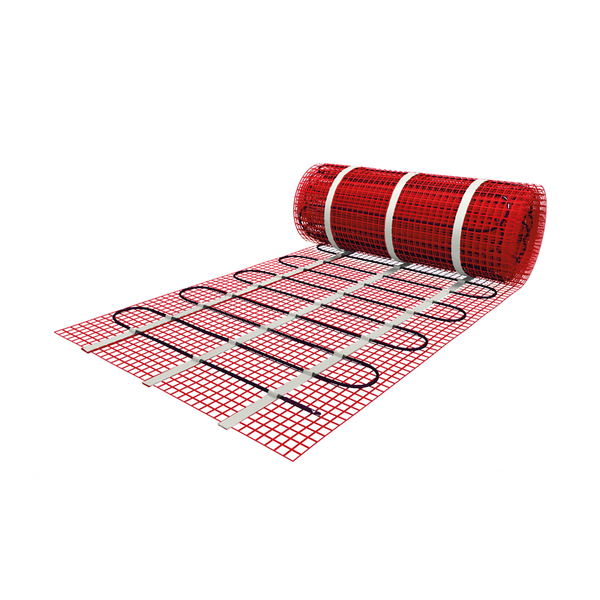

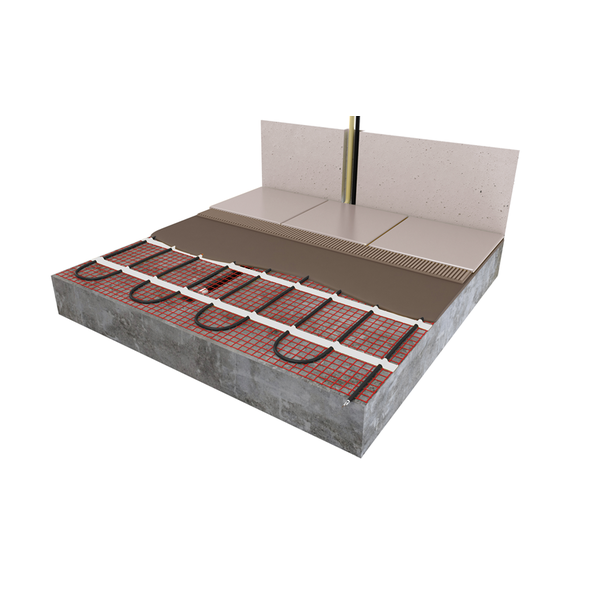

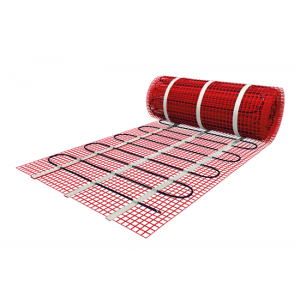

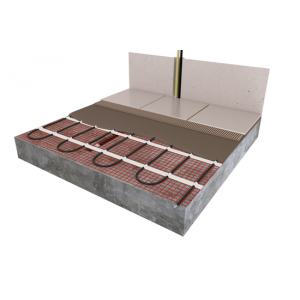

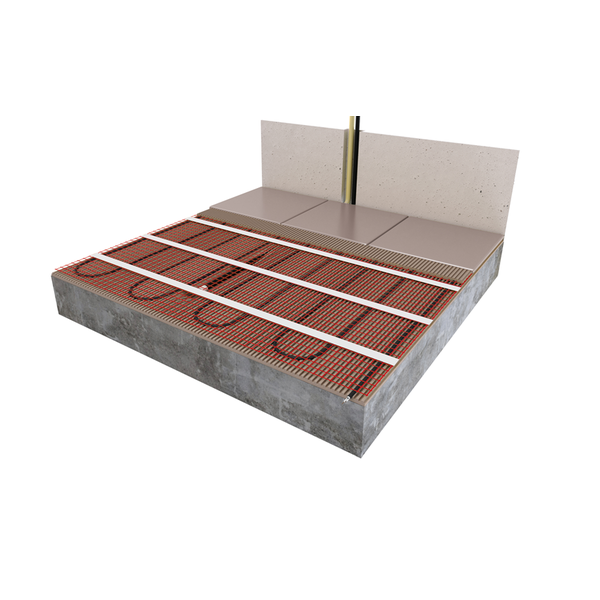

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Puterea, distanța dintre cabluri și aplicații

Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;

Încălzire principal

 Zone de locuit bazat pe 150 W / m²   2,0 m² / 11 cm

Zonele sanitare bazat pe 180 W / m²   1,7 m² / 9 cm

Încălzire confortabilă

Zone de locuit bazat pe 100 W / m²   3,0 m² / 17 cm

Zonele sanitare bazat pe 125 W / m²   2,4 m² / 13 cm

Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.

Specificații

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

• 10 wați pe metru liniar
• Voltaj ; 230 volți
• Cablu de conectare de 2 metri cu mufă împământată
• Clasa de protecție; IPX7

Calculați lungimea necesară a cablului

Specificații materie primă PE-RT

Țevile PE-RT sunt fabricate dintr-un copolimer de etilenă și octenă cu o structură moleculară unică, bazată pe distribuția controlată a lanțului lateral. Ca rezultat, acest copolimer prezintă o rezistență superioară la fisurare la stres și rezistență la presiune hidrostatică, fără a fi nevoie de reticulare a acestei materii prime. Acest tub este foarte flexibil și are o rezistență la fluaj foarte bună. În plus, tuburile au o stabilitate ridicată împotriva coroziunii prin stres.

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

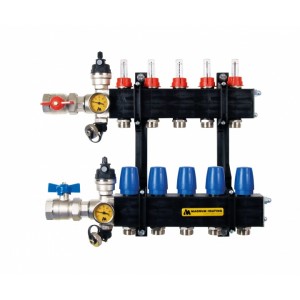

Realizat din elemente din plastic individuale,

cu o garanţie de 10 ani.

• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.

• Grupuri cu un debitmetru profesionist cu un interval

de 0-5 L / min.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de 1“care se blochează cu robineţii cu bilă.

• Distribuitorul este furnizat standard cu dispozitive de fixare.

Distribuitorul este testat la o presiune de 6 bari,

este însoţit de un comunicat de presă, un manual

de instrucţiuni clare şi o fişă de garanţie.

Garanţie

10 ani pentru partea principală, 2 ani pentru

fitinguri.

Detalii Tehnice :

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;

• din oțel inoxidabil 4301
• fasciculul colector este echipat cu supape integrate (pe care se pot pune actuatoare)
• debitmetre reglabile
• conexiune principală 1 "
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)
• suporturi duble din otel pentru fixare

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Grupuri de încălzire

• Capacitate putere 600/1200/1900 & 3400 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 și norme CE
• ISO 9001 produse
• IPX7
• PTFE (Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.

Detalii Tehnice Teava :

Echipat cu garanție de certificare KOMO, MPA și SKZ  de 50 de ani .

Specificații Distribuitor de bază pentru sisteme U-Tube

Separator puternic din oțel cu pompă de circulație inclus;

• confecționat dintr-un material gros de 3 mm, cu un strat puternic de pulbere neagră (RAL 9011)
• echipat cu o pompă Wilo Para HU25 / 7-50 / SC foarte eficientă din punct de vedere energetic
• supape de grup termostatice integrate (pe care se pot pune actuatoare)
• echipat cu buton termostat cu capilar, termometru și protecție maximă
• conexiune primară 1/2 "(din 8 grupe 3/4")
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Supapă termostatică

3.    Pompa de circulație

4.     Grupuri de încălzire

5.     Supapa de închidere

Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă
