Referinta:

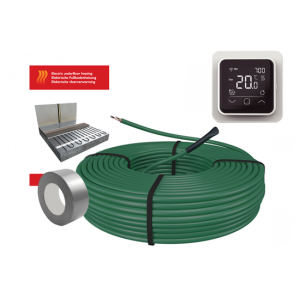

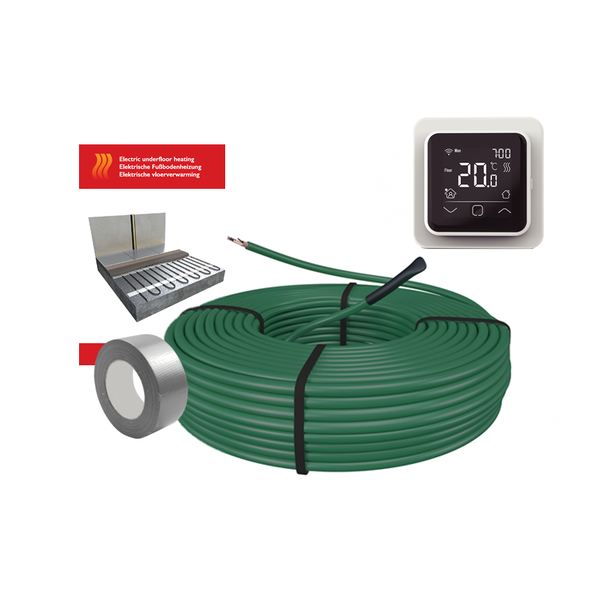

Conținutul pachetului

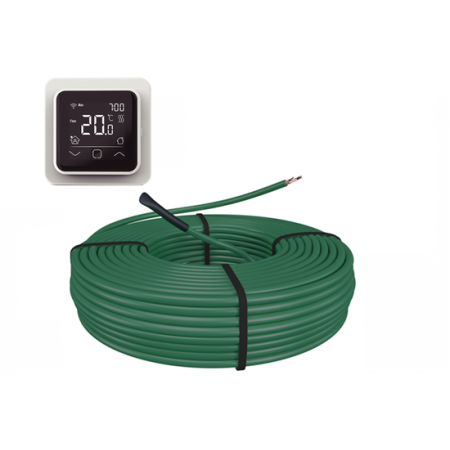

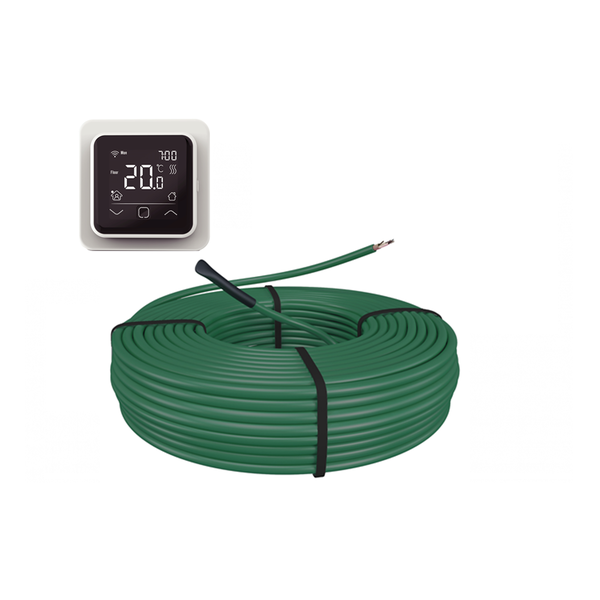

1 x cablu de încălzire de 73,5 m / 1250 W
1 x termostat inteligent de ceas WiFi, inclusiv senzor de podea
- Tub flexibil pentru senzorul de pardoseală
- Bandă de fixare
- Instrucțiuni de instalare și card de verificare / verificare
Puterea, distanța dintre cabluri și aplicații
Acest cablu electric de încălzire e-HEAT poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;
|
Încălzire principală |
Încălzire confortabilă |
||
|
|
|
|
|
|
Saloane |
Camere sanitare |
Saloane |
Camere sanitare |
|
|
|
|
|
|
2,0 m² / 11 cm |
1,7 m² / 9 cm |
3,0 m² / 17 cm |
2,4 m² / 13 cm |
|
|
|
|
|
|
Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică. |
|||
Informații suplimentare
|

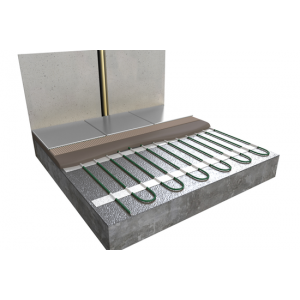

· Include termostat cu ceas WiFi · Pentru instalare în șape de ciment · Control eficient și eficient din punct de vedere energetic · Încălzire fără întreținere · Atât pentru construcția nouă, cât și pentru renovare |
· Potrivit ca încălzire principală · Costuri reduse de achiziție · Costuri de funcționare reduse · Instalare foarte ușoară · Ușor de utilizat |
Dimensiuni disponibile
Cablul e-HEAT are o putere de 17 W pe metru liniar și este disponibil de la 300 la 3.300 W (în funcție de distanța buclei, aceasta echivalează cu suprafețe de la 2 m² la 30 m²).
Garanție cablu electric de încălzire prin pardoseală e-HEAT
Aveți o garanție de 10 ani pentru funcționarea electrică a cablului de încălzire dacă acesta a fost procesat conform instrucțiunilor de instalare și 2 ani pe termostat și senzorul de podea.
Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
|
o Sârmă rezistentă la crom / nichel o Izolație XLPE o Voltaj ; 230 Volt o Putere 17 Watt pe metru liniar |
o Manta de protectie din PVC o Diametrul cablului; aproximativ 7 mm o Cablu de alimentare; 2,5 metri o Certificat VDE |
Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
|
o Sârmă rezistentă la crom / nichel o Izolație XLPE o Voltaj ; 230 Volt o Putere 17 Watt pe metru liniar |
o Manta de protectie din PVC o Diametrul cablului; aproximativ 7 mm o Cablu de alimentare; 2,5 metri o Certificat VDE |
Date tehnice termostat :
Carcasă IP21
Tensiune 230V-50/60Hz
Interval de temp. +5/+40°C
Putere max. 16A - 3600 W
Inspecții FI/CE/VDE*(în curs)
Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea
|
Densitează |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică la |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.
|
Densitează |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică la |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Țevile PE-RT sunt fabricate dintr-un copolimer de etilenă și octenă cu o structură moleculară unică, bazată pe distribuția controlată a lanțului lateral. Ca rezultat, acest copolimer prezintă o rezistență superioară la fisurare la stres și rezistență la presiune hidrostatică, fără a fi nevoie de reticulare a acestei materii prime. Acest tub este foarte flexibil și are o rezistență la fluaj foarte bună. În plus, tuburile au o stabilitate ridicată împotriva coroziunii prin stres.
Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
|
o Sârmă rezistentă la crom / nichel o Izolație XLPE o Voltaj ; 230 Volt o Putere 17 Watt pe metru liniar |
o Manta de protectie din PVC o Diametrul cablului; aproximativ 7 mm o Cablu de alimentare; 2,5 metri o Certificat VDE |
Detalii Tehnice :
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Tensiunea de alimentare 24 VCC
Temperatura de functionare -20°C... + 70°C
Protectie IP68
Dimensiuni 105 X 30 X 10 mm
Cablu de conectare: 4x0,35 izolat cu lungimea de 10 metri (poate ajunge pana la 100 metri)
montaj: pe streasina
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
Realizat din elemente din plastic individuale,
cu o garanţie de 10 ani.
• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval
de 0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este furnizat standard cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este însoţit de un comunicat de presă, un manual
de instrucţiuni clare şi o fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru
fitinguri.
Metoda de instalare
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
|
|
|
|
Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.
Tensiune nominala: 230V
Iesire: 30W/m
Diametru exterior: 7mm
Crom/Nickel - rezistenta
Izolatie: XLPE
Cablu de conectare: 2m
Temperatura maxima suprafata cablu 80° C
Temperatura minima de instalare: 5°C
Rezistenta la razele ultraviolet
Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului
