Plăci de profil Omega pentru plăci de podea uscate de 25 mm

• Plăci de difuzie a căldurii din aluminiu
• Difuzie optimă a căldurii pentru încălzirea prin pardoseală
• Soluție perfectă pentru construcții de podea joasă

Sunt necesare 7 plăci de profil Omega pe m2.

Profilul difuzorului de căldură al materialului: Aluminiu
Dimensiunile profilului difuzorului de căldură: 1000mm x 120mm x 0,5mm

Plăci de izolare a podelei uscate

Dimensiunea plăcii: 1025 x 770mm x 25mm
Dimensiunea efectivă a plăcii: 1000 x 750mm
Suprafața efectivă: 0,750 m²

Slot (distanța țevii): 125mm / 250mm
Grosime nominală a izolației dL: 25mm
Grosime fără fanta țevii: 10mm
Grosime totală cu fanta țevii: 25mm
Diametrul țevii: 14mm

Domeniu de aplicare DIN 4108-10: DEO ds,
tip WAS conform EN 13163: EPS 200

Rezistență termică / valoare U 1,41 m² K / W
Rezistență la compresiune: 200 kPa
Sarcină maximă sub tensiune: 60 kPa (6000 kg / m²)

Unitate de ambalare pe cutie: 23 plăci / 17,34 m²
Dimensiune cutie (L x L x Î): 1114 x 600 x 770mm

Dimensiuni: 82 mm înălțime, 85 mm lățime și 25 mm adâncime

Schema de conexiune

1.- Sârmă de încălzire electrică
2.- Sârmă electrică zero (sârmă albastră)
3.- Sârmă electrică de fază (sârmă maro)
4.- Sârmă de încălzire electrică
5.-
Senzor de podea 6.- Setări de configurare (afișaj temperatură, tip senzor și ampere )

Specificații Întrerupătorul pompei ECO

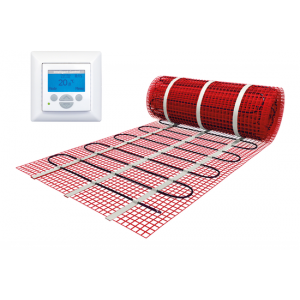

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

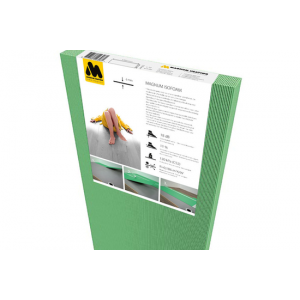

Specificații plăci din polistiren izofum

Plăcile din polistiren e-HEAT din polistiren sunt foarte ușoare și au o grosime de doar 6 mm. Plăcile sunt livrate pe ambalaj de 6 m² (10 plăci de 120 cm x 50 cm).

• Rezistență la apă 0,06%
• Rezistent la temperatură -30 până la + 70 ° C
• Izolație fonică Deasupra etajului -5,6 dB Sub podea -18 dB
• Rezistență la compresiune 120 kPa
• Valoarea izolației R = 0,186 m²  K / W

Specificații

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

• 10 wați pe metru liniar
• Voltaj ; 230 volți
• Cablu de conectare de 2 metri cu mufă împământată
• Clasa de protecție; IPX7

Calculați lungimea necesară a cablului

Specificații

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

• 10 wați pe metru liniar
• Voltaj ; 230 volți
• Cablu de conectare de 2 metri cu mufă împământată
• Clasa de protecție; IPX7

Calculați lungimea necesară a cablului

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Detalii Tehnice :

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

Specificații

Folie de reflexie; ML 90 AL.
50m x 1,5m x 90g / m2
20m x 1,5m x 90g / m2

Reacție la foc: E.

Rezistență la tracțiune;
- Lungime: min.250 N / 50mm
- Transversal: min.230 N / 50mm

Rack;
- Lungime: min. 12%
- Transversal: min. 10%

Forța de rupere;
- Lungime: min. 200 N
- Transversal: min. 160 N

Etanșeitatea la apă: rezultat pozitiv la 2 kPa.
Stabilitate după îmbătrânire artificială: rezultat pozitiv
