Referinta:

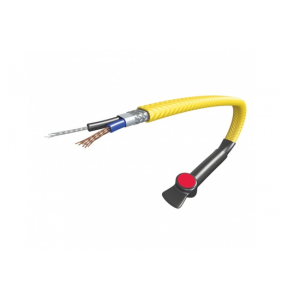

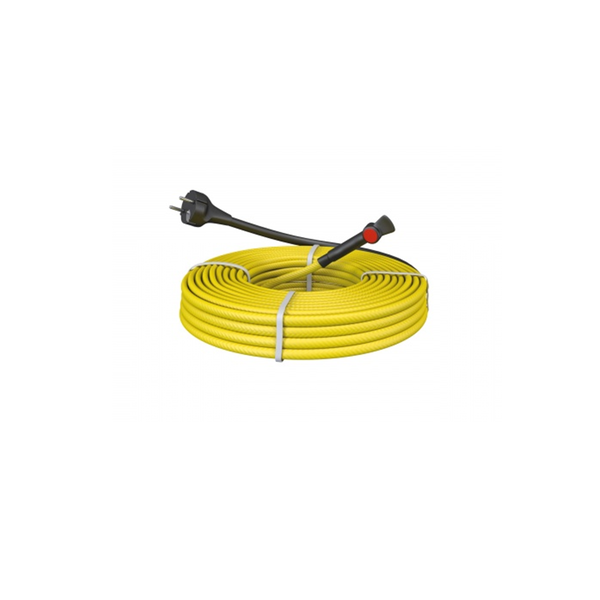

1 x cablu de încălzire, gata de conectare cu 2 metri de cablu de conectare
- termostat incorporat din bi-metal
- bandă din PVC
- Instrucțiuni de instalare
Panglicile fără îngheț împiedică robinetele, conductele și canalele exterioare să înghețe deteriorarea. Panglicile MAGNUM fără îngheț sunt special concepute pentru a menține conductele de apă, robinetele, canalele, jgheaburile și copacii fără îngheț.

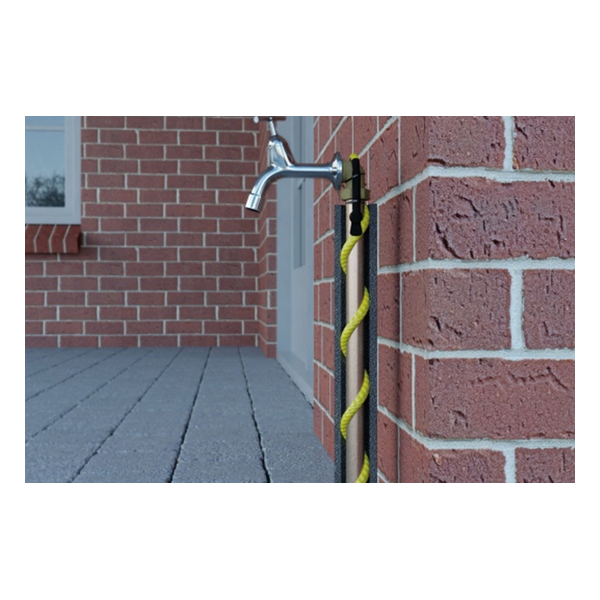

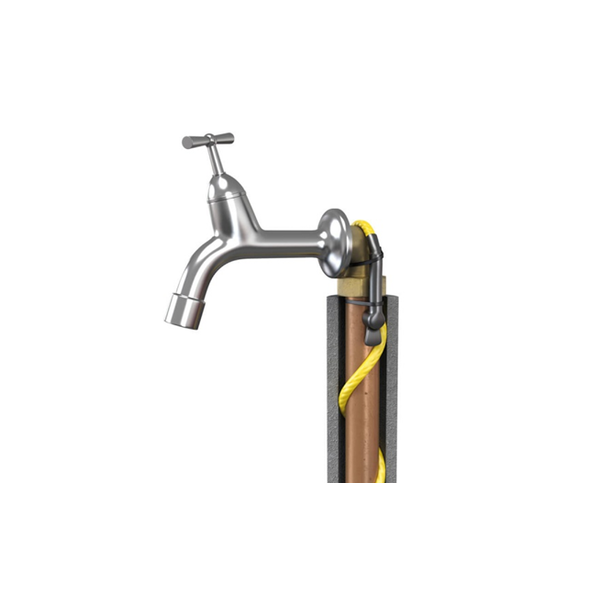

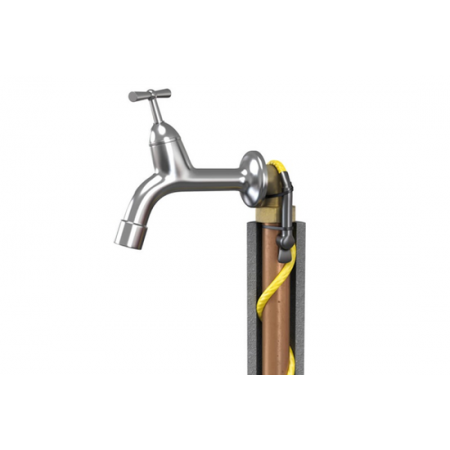

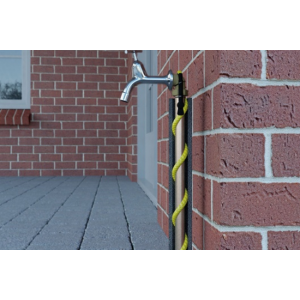

Panglica rezistentă la îngheț este gata de conectare și este echipată cu un termostat automat, care poate fi instalat cu ușurință de-a lungul conductei de apă sau a jgheabului de scurgere folosind bandă de aluminiu sau ty-raps.
Panglica MAGNUM Ideal fără îngheț poate fi utilizată și pe conductele din plastic, dar conductele din plastic trebuie mai întâi înfășurate complet cu bandă de aluminiu înainte ca cablul să poată fi instalat.

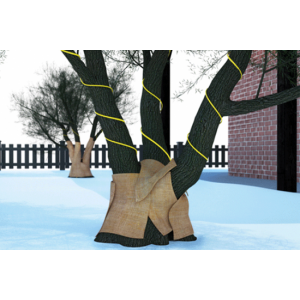

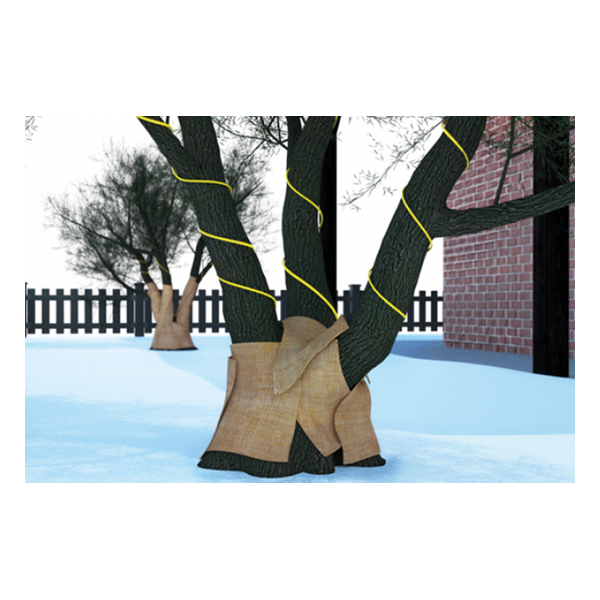

Panglicile de protecție împotriva înghețului pot fi, de asemenea, perfect utilizate pentru a proteja copacii și plantele exclusive (cum ar fi măslinii și palmierii) de temperaturile exterioare reci. Mai ales în timpul înghețului prelungit, este recomandabil să aplicați o panglică fără îngheț pentru a oferi acestor plante o protecție suplimentară. Faceți clic aici pentru mai multe informații despre această aplicație.
2 ani garanție pentru funcționarea electrică a cablului

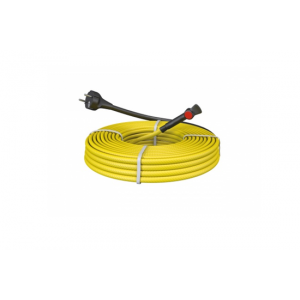

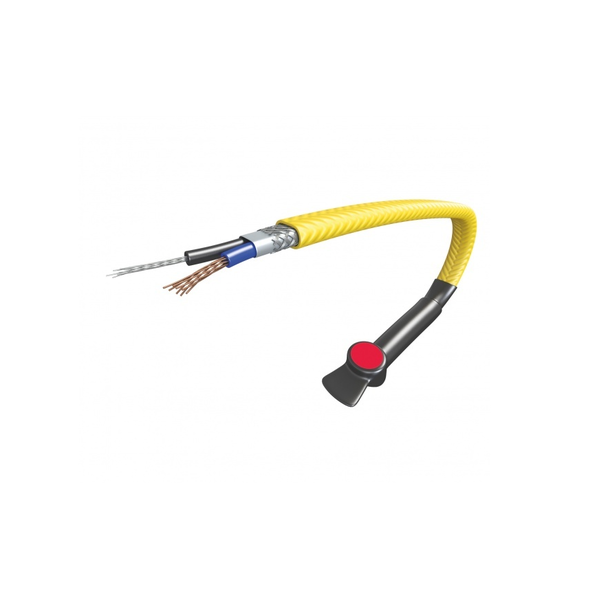

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.
Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.
Senzorul de podea MAGNUM este potrivit pentru următoarele termostate;
Termostat cu ceas MW-T
Realizat din elemente din plastic individuale,
cu o garanţie de 10 ani.
• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval
de 0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este furnizat standard cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este însoţit de un comunicat de presă, un manual
de instrucţiuni clare şi o fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru
fitinguri.
Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.
Tensiune nominala: 230V
Iesire: 30W/m
Diametru exterior: 7mm
Crom/Nickel - rezistenta
Izolatie: XLPE
Cablu de conectare: 2m
Temperatura maxima suprafata cablu 80° C
Temperatura minima de instalare: 5°C
Rezistenta la razele ultraviolet
Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Folia MAGNUM este conectată la 230V. Instalarea trebuie să fie efectuată de către un electrician autorizat. Folia MAGNUM trebuie întotdeauna să fie utilizată cu plăci izolatoare MAGNUM din polistiren (MAGNUM Isofoam, 6 mm), și acoperită cu o folie de hidroizolare (0,1 mm).
Sistemul de testare
În conformitate cu cele mai recente standarde europene: SEMKO, marcajul CE (directiva de joasă tensiune 73/23/EEC și 93/68/EEC / EN 60335-2-96:2002 + A1)
Puterea, distanța dintre cabluri și aplicații
Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;
Încălzire principal
Zone de locuit bazat pe 150 W / m² 2,0 m² / 11 cm
Zonele sanitare bazat pe 180 W / m² 1,7 m² / 9 cm
Încălzire confortabilă
Zone de locuit bazat pe 100 W / m² 3,0 m² / 17 cm
Zonele sanitare bazat pe 125 W / m² 2,4 m² / 13 cm
Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Detalii tehnice
Cablurile sunt disponibile în capacități totale de la 300 la 3300 de wați, suficient pentru suprafețe între 2 și 30 m2. Deoarece cablul de încălzire se conectează prin intermediul capetelor de pe covor, cablul de alimentare este doar pe o parte și invizibil asigurat prin intermediul unei conexiuni unice.
Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).
|
|
Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.
Folia MAGNUM este conectată la 230V. Instalarea trebuie să fie efectuată de către un electrician autorizat. Folia MAGNUM trebuie întotdeauna să fie utilizată cu plăci izolatoare MAGNUM din polistiren (MAGNUM Isofoam, 6 mm), și acoperită cu o folie de hidroizolare (0,1 mm).
Sistemul de testare
În conformitate cu cele mai recente standarde europene: SEMKO, marcajul CE (directiva de joasă tensiune 73/23/EEC și 93/68/EEC / EN 60335-2-96:2002 + A1)
Detalii Tehnice Teava :
|
Densitate |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ de 50 de ani .
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
|
o Sârmă rezistentă la crom / nichel o Izolație XLPE o Voltaj ; 230 Volt o Putere 17 Watt pe metru liniar |
o Manta de protectie din PVC o Diametrul cablului; aproximativ 7 mm o Cablu de alimentare; 2,5 metri o Certificat VDE |
| MAGNUM Heatboard 12mm |
MAGNUM Heatboard 31mm (Placă de căldură 12 mm + izolație fonică de 19 mm) | |
|---|---|---|
| Constructie |
Placi din polistiren cu strat superior de aluminiu |
Placi din polistiren cu strat superior de aluminiu |
| Dimensiuni |
L 788 mm x W 594 mm x H 12 mm |
L 788 mm x W 594 mm x H 31 mm |
|
Suprafață utilizabilă pe placa |
0.451 m² |
0.451 m² |
|
R valoare |
0.31 m² K / W |
0.73 m² K / W |
|
Distorsiune la compresie de 10% |
200 KPA |
50 KPA |
|
Distorsiune prelungită |
60 KPA | 15 KPA |
|
Temperatura maximă de funcționare |
80 ° C | 80 ° C |
|
Distanța cablurilor orizontal și vertical |
100mm | 100mm |
|
Reducerea zgomotului |
- | 30dB |
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
|
|
|
|
Puterea, distanța dintre cabluri și aplicații
Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;
Încălzire principal
Zone de locuit bazat pe 150 W / m² 2,0 m² / 11 cm
Zonele sanitare bazat pe 180 W / m² 1,7 m² / 9 cm
Încălzire confortabilă
Zone de locuit bazat pe 100 W / m² 3,0 m² / 17 cm
Zonele sanitare bazat pe 125 W / m² 2,4 m² / 13 cm
Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.
