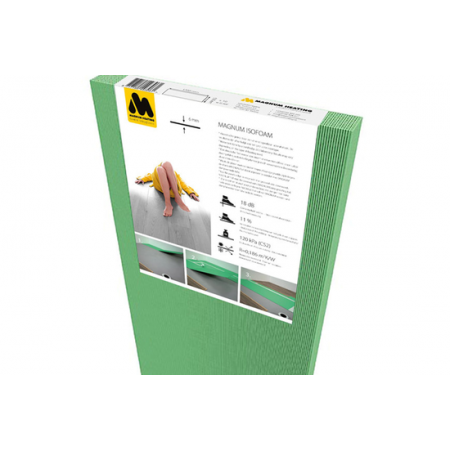

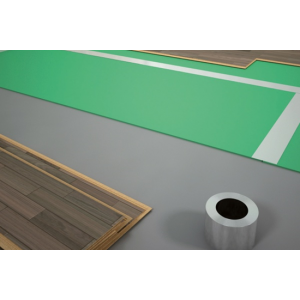

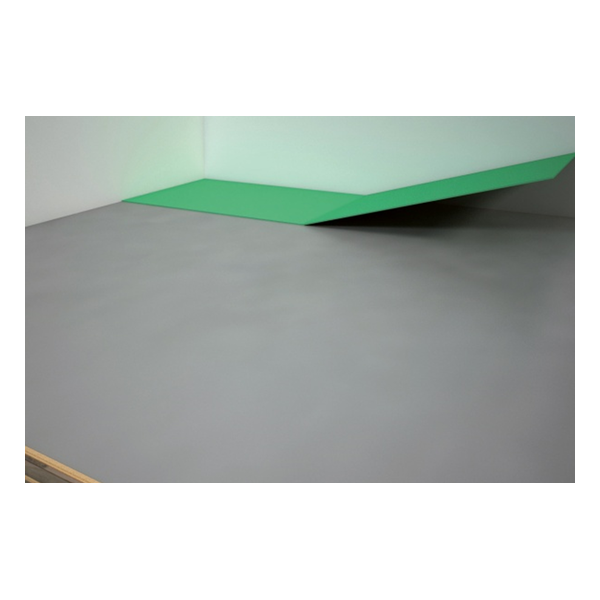

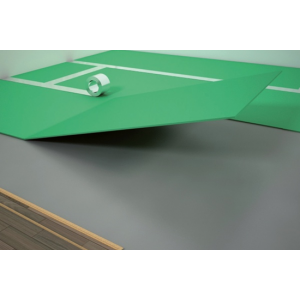

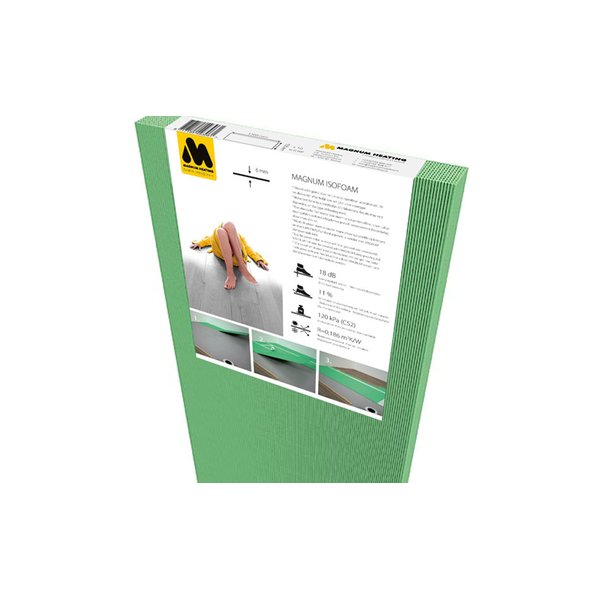

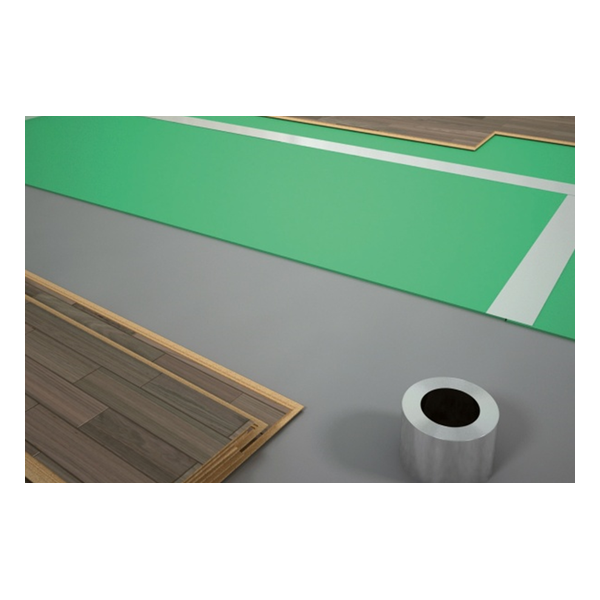

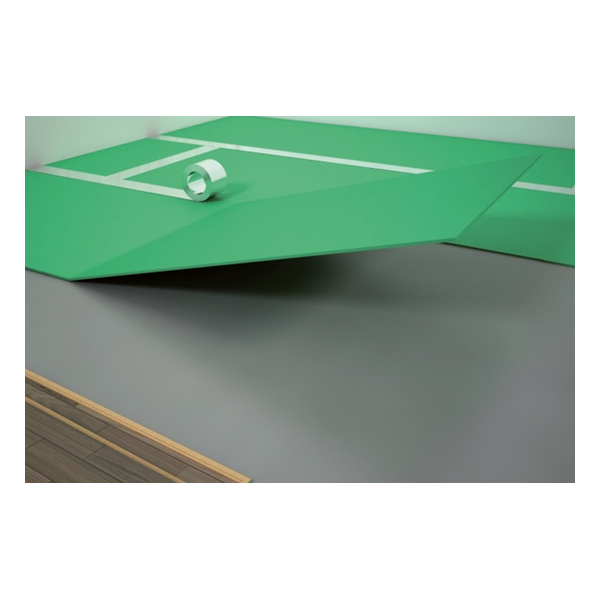

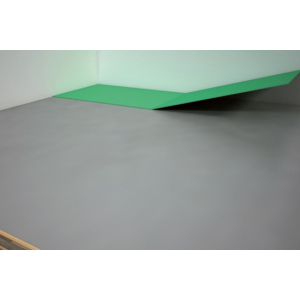

Izolatie MAGNUM PS 6 m² (10 buc. de 80 x 62 x 0,5 cm)

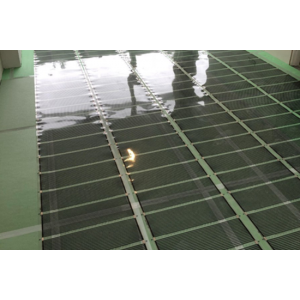

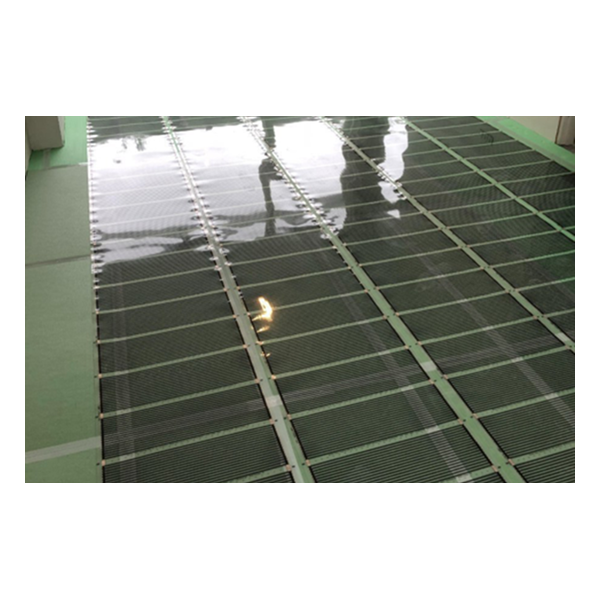

Acest sistem oferă o soluție atractivă în principal în sectorul de recreere, și în special pentru case mobile, rulote și caravane. Cu stabilire simplă, elemente extrem de subțiri folia Perfotherm se potriveşte pe pardoseli existente, și apoi dacă este acoperită cu un covor pe partea de sus, realizează un sistem de încălzire care încălzește podeua la un nivel confortabil într-un mod simplu și convenabil.


Atenție: MAGNUM Perfotherm ar trebui să fie utilizat doar ca o sursă suplimentară de încălzire. Ar trebui să existe, de asemenea, o altă sursă principală de încălzire disponibilă.

Garanţie

2 ani de garanție cu privire la funcționarea electromecanică atât a foliei Perfotherm cât şi a transformatorului.

•  EMC-free 2-cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablue de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• PTFE (Teflon) izolaţie
• Inveliş protector din PVC
• 10 -11 waţi per metru de cablu rezsitent, 230 Volt
• Diametru cablu aproximativ 4 mm
• Lăţimi covor de 25 sau 50 cm
• Respectă standardele NEN actuale pentru instalare

Metoda de instalare

• Direct în adezivul pentru gresie
• Mortar de auto-egalizare de turnare
• În ipsos sau mortar
• Pardoseli anhidrit

Specificații

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

• 10 wați pe metru liniar
• Voltaj ; 230 volți
• Cablu de conectare de 2 metri cu mufă împământată
• Clasa de protecție; IPX7

Calculați lungimea necesară a cablului

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Plăci izolante din polistiren Hardfoam (grosime 6 și 10 mm)

Plăcile izolante din spumă dură din polistiren e-HEAT pot fi prelucrate imediat, plăcile și covorul de încălzire pot fi lipite direct pe plăci.
Disponibil în grosimea de 6 mm și 10 mm.

• Rezistență la apă: absorbție de apă> 0,5% după 28 de zile sub apă, conform DIN 53 421
• Rezistență la foc: DIN 4102 clasa de material B1
• Rezistent la temperatură -30 până la + 70 ° C
• Izolare fonică Deasupra etajului -5,6 dB Sub podea -21 dB
• Sarcină de compresie> 0,20 N / mm² conform DIN 52 615
• Valoarea izolației 0,035 W / mK conform DIN 4108

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

• Capacitate putere 600/1200/1900 & 3400 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 și norme CE
• ISO 9001 produse
• IPX7
• PTFE (Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.

• Partea centrală a distribuitorului este galvanizată şi

acoperită cu pulbere neagră RAL 9011

• Echipat cu un termostat, termometru şi siguranţă maximă.

• Standard echipat cu o pompă ecologică ALPHA2 L.

• Două grupuri de supape termostatice reglabile pentru

dispozitivele de acţionare

MAGNUM.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de ½“(de la 7 grupuri de ¾”)

• Distribuitorul este echipat cu dispozitive de fixare.

Garanţie

5 ani pentru partea principală, 2 ani pentru fitinguri.

Detalii Tehnice Teava :

Echipat cu garanție de certificare KOMO, MPA și SKZ  de 50 de ani .

 Metode de instalare :

 Instalare pe plasa de oțel

 Instalare cu cleme tacker

 Instalare pe izolație crenelată – placa cu nuturi

 Instalare pe șine de fixare și clips cui

Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.

  Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.

Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.

Tensiune nominala: 230V

Iesire: 30W/m

Diametru exterior: 7mm

Crom/Nickel - rezistenta

Izolatie: XLPE

Cablu de conectare: 2m

Temperatura maxima suprafata cablu 80° C

Temperatura minima de instalare: 5°C

Rezistenta la razele ultraviolet

Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului

Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.

Tensiune nominala: 230V

Iesire: 30W/m

Diametru exterior: 7mm

Crom/Nickel - rezistenta

Izolatie: XLPE

Cablu de conectare: 2m

Temperatura maxima suprafata cablu 80° C

Temperatura minima de instalare: 5°C

Rezistenta la razele ultraviolet

Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului

Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.

  Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Specificații Distribuitor de bază pentru sisteme U-Tube

Separator puternic din oțel cu pompă de circulație inclus;

• confecționat dintr-un material gros de 3 mm, cu un strat puternic de pulbere neagră (RAL 9011)
• echipat cu o pompă Wilo Para HU25 / 7-50 / SC foarte eficientă din punct de vedere energetic
• supape de grup termostatice integrate (pe care se pot pune actuatoare)
• echipat cu buton termostat cu capilar, termometru și protecție maximă
• conexiune primară 1/2 "(din 8 grupe 3/4")
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Supapă termostatică

3.    Pompa de circulație

4.     Grupuri de încălzire

5.     Supapa de închidere
