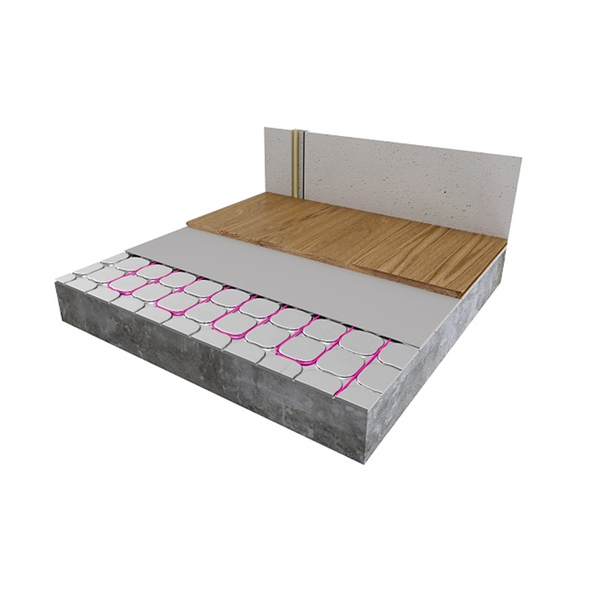

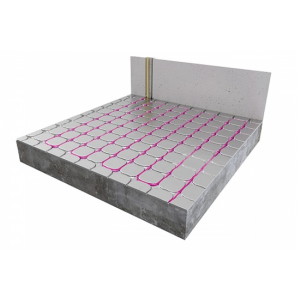

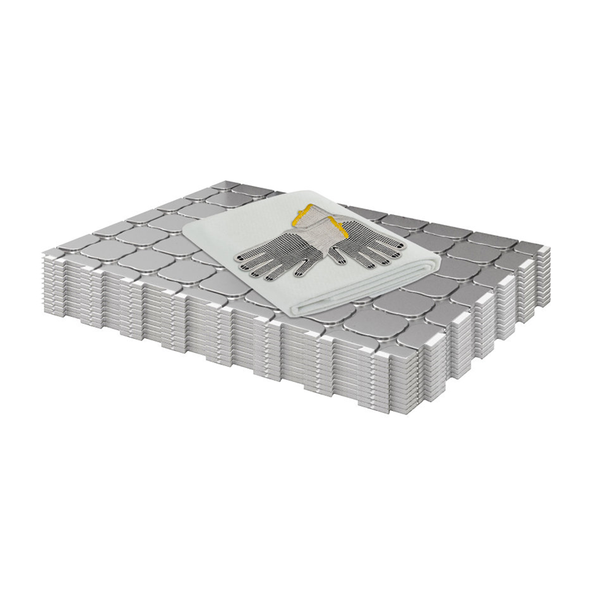

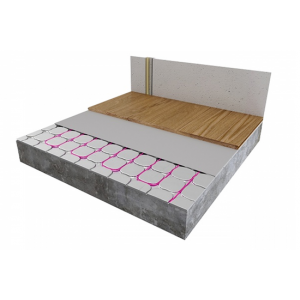

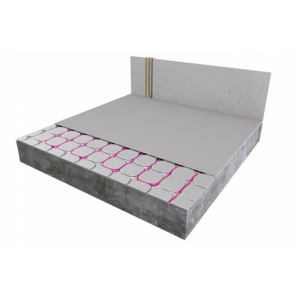

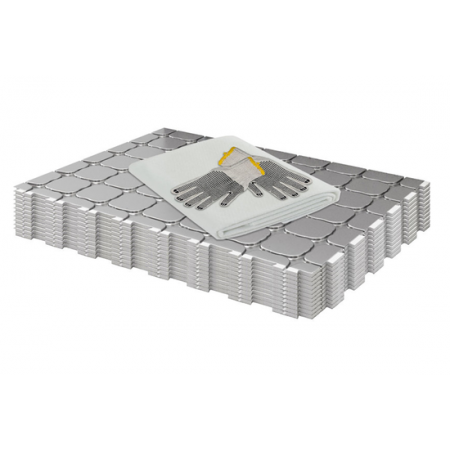

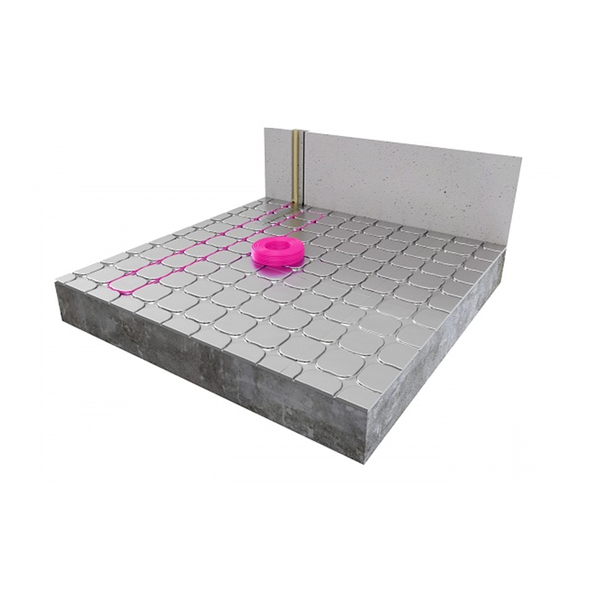

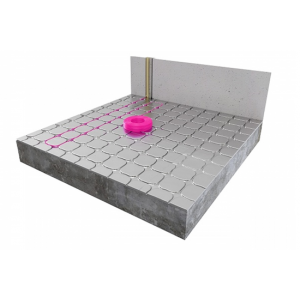

Magnum Heatboard 12 mm / 11 placi 78x58 cm - 5 mp / pachet

Date tehnice termostat :

Carcasă              IP21

Tensiune            230V-50/60Hz

Interval de temp. +5/+40°C

Putere max.       16A - 3600 W

Inspecții             FI/CE/VDE*(în curs)

Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea

Folia MAGNUM este conectată la 230V. Instalarea trebuie să fie efectuată de către un electrician autorizat. Folia MAGNUM trebuie întotdeauna să fie utilizată cu plăci izolatoare MAGNUM din polistiren (MAGNUM Isofoam, 6 mm), și acoperită cu o folie de hidroizolare (0,1 mm).

Sistemul de testare

În conformitate cu cele mai recente standarde europene: SEMKO, marcajul CE (directiva de joasă tensiune 73/23/EEC și 93/68/EEC / EN 60335-2-96:2002 + A1)

Date tehnice :

Carcasă              IP21

Tensiune            230V-50/60Hz

Interval de temp. +5/+40°C

Putere max.       16A - 3600 W

Inspecții             FI/CE/VDE*(în curs)

Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea

Folia MAGNUM este conectată la 230V. Instalarea trebuie să fie efectuată de către un electrician autorizat. Folia MAGNUM trebuie întotdeauna să fie utilizată cu plăci izolatoare MAGNUM din polistiren (MAGNUM Isofoam, 6 mm), și acoperită cu o folie de hidroizolare (0,1 mm).

Sistemul de testare

În conformitate cu cele mai recente standarde europene: SEMKO, marcajul CE (directiva de joasă tensiune 73/23/EEC și 93/68/EEC / EN 60335-2-96:2002 + A1)

• Partea centrală a distribuitorului este galvanizată şi

acoperită cu pulbere neagră RAL 9011

• Echipat cu un termostat, termometru şi siguranţă maximă.

• Standard echipat cu o pompă ecologică ALPHA2 L.

• Două grupuri de supape termostatice reglabile pentru

dispozitivele de acţionare

MAGNUM.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de ½“(de la 7 grupuri de ¾”)

• Distribuitorul este echipat cu dispozitive de fixare.

Garanţie

5 ani pentru partea principală, 2 ani pentru fitinguri.

Specificații Distribuitor de bază pentru sisteme U-Tube

Separator puternic din oțel cu pompă de circulație inclus;

• confecționat dintr-un material gros de 3 mm, cu un strat puternic de pulbere neagră (RAL 9011)
• echipat cu o pompă Wilo Para HU25 / 7-50 / SC foarte eficientă din punct de vedere energetic
• supape de grup termostatice integrate (pe care se pot pune actuatoare)
• echipat cu buton termostat cu capilar, termometru și protecție maximă
• conexiune primară 1/2 "(din 8 grupe 3/4")
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Supapă termostatică

3.    Pompa de circulație

4.     Grupuri de încălzire

5.     Supapa de închidere

Senzorul de podea MAGNUM este potrivit pentru următoarele termostate;

• Control MAGNUM X-treme
• Control inteligent MAGNUM
• MAGNUM S-Control
• Controlul încălzirii Z-Wave

• Termostat cu ceas MW-T

Detalii Tehnice Teava :

Echipat cu garanție de certificare KOMO, MPA și SKZ  de 50 de ani .

 Metode de instalare :

 Instalare pe plasa de oțel

 Instalare cu cleme tacker

 Instalare pe izolație crenelată – placa cu nuturi

 Instalare pe șine de fixare și clips cui

Realizat din elemente din plastic individuale,

cu o garanţie de 10 ani.

• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.

• Grupuri cu un debitmetru profesionist cu un interval

de 0-5 L / min.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de 1“care se blochează cu robineţii cu bilă.

• Distribuitorul este furnizat standard cu dispozitive de fixare.

Distribuitorul este testat la o presiune de 6 bari,

este însoţit de un comunicat de presă, un manual

de instrucţiuni clare şi o fişă de garanţie.

Garanţie

10 ani pentru partea principală, 2 ani pentru

fitinguri.

Puterea, distanța dintre cabluri și aplicații

Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;

Încălzire principal

 Zone de locuit bazat pe 150 W / m²   2,0 m² / 11 cm

Zonele sanitare bazat pe 180 W / m²   1,7 m² / 9 cm

Încălzire confortabilă

Zone de locuit bazat pe 100 W / m²   3,0 m² / 17 cm

Zonele sanitare bazat pe 125 W / m²   2,4 m² / 13 cm

Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.

Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;

• din oțel inoxidabil 4301
• fasciculul colector este echipat cu supape integrate (pe care se pot pune actuatoare)
• debitmetre reglabile
• conexiune principală 1 "
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)
• suporturi duble din otel pentru fixare

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Grupuri de încălzire

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Specificații plăci din polistiren izofum

Plăcile din polistiren e-HEAT din polistiren sunt foarte ușoare și au o grosime de doar 6 mm. Plăcile sunt livrate pe ambalaj de 6 m² (10 plăci de 120 cm x 50 cm).

• Rezistență la apă 0,06%
• Rezistent la temperatură -30 până la + 70 ° C
• Izolație fonică Deasupra etajului -5,6 dB Sub podea -18 dB
• Rezistență la compresiune 120 kPa
• Valoarea izolației R = 0,186 m²  K / W

Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.

  Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
