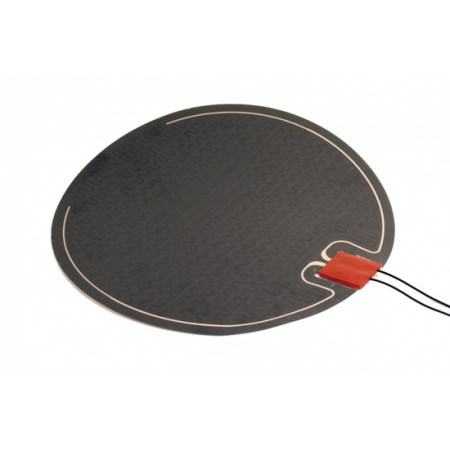

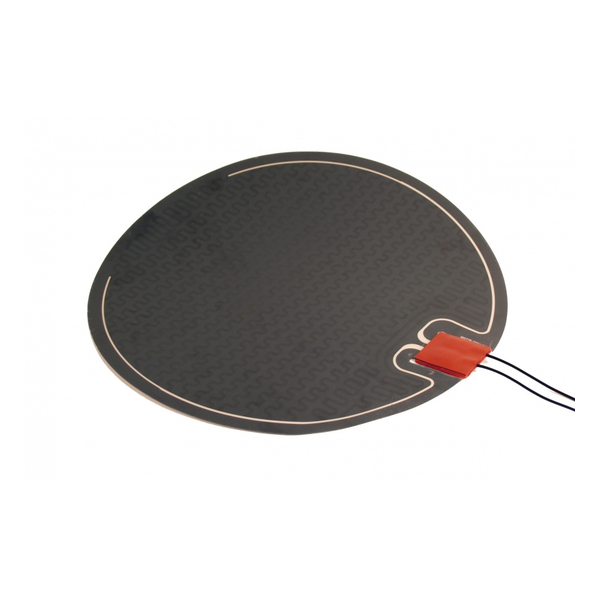

MAGNUM Look ø35 cm , 50 W

Specificații

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

• 10 wați pe metru liniar
• Voltaj ; 230 volți
• Cablu de conectare de 2 metri cu mufă împământată
• Clasa de protecție; IPX7

Calculați lungimea necesară a cablului

Plăci izolante din polistiren Hardfoam (grosime 6 și 10 mm)

Plăcile izolante din spumă dură din polistiren e-HEAT pot fi prelucrate imediat, plăcile și covorul de încălzire pot fi lipite direct pe plăci.
Disponibil în grosimea de 6 mm și 10 mm.

• Rezistență la apă: absorbție de apă> 0,5% după 28 de zile sub apă, conform DIN 53 421
• Rezistență la foc: DIN 4102 clasa de material B1
• Rezistent la temperatură -30 până la + 70 ° C
• Izolare fonică Deasupra etajului -5,6 dB Sub podea -21 dB
• Sarcină de compresie> 0,20 N / mm² conform DIN 52 615
• Valoarea izolației 0,035 W / mK conform DIN 4108

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.

• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.

• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de 1“care se blochează cu robineţii cu bilă.

• Distribuitorul este echipat cu dispozitive de fixare.

Distribuitorul este testat la o presiune de 6 bari,

este furnizat cu un comunicat de presă, manual

de instrucţiuni clare şi fişă de garanţie.

Garanţie

10 ani pentru partea principală, 2 ani pentru fitinguri.

Acest sistem de încălzire prin pardoseală și pereți este compus din covoare de plastic care se îmbină cu ușurință împreună iar tubul de încălzire este presat în covor cu aceeași ușurință. Cu o înălțime totală de doar 14mm, acest sistem este foarte potrivit pentru proiecte de renovare atât pentru pardoseli cât și pentru pereți. Covoarele de plastic, prin dimensiunile lor și greutatea redusă, sunt ușor de transportat în locul aplicării.

Cu înălțime de construcție care pornește de la 17mm MAGNUM SlimFit este unul dintre cele mai joase sisteme din categoria sa. Aplicabil atât în în camere umede în pardoseli cât și în pereți pentru încălzire. Plasa constă în caneluri de 12mm cu o spațiere de 125mm, îmbinându-se perfect cu Tubul MAGNUM de 12mm.

Specificații materie primă PE-RT

Țevile PE-RT sunt fabricate dintr-un copolimer de etilenă și octenă cu o structură moleculară unică, bazată pe distribuția controlată a lanțului lateral. Ca rezultat, acest copolimer prezintă o rezistență superioară la fisurare la stres și rezistență la presiune hidrostatică, fără a fi nevoie de reticulare a acestei materii prime. Acest tub este foarte flexibil și are o rezistență la fluaj foarte bună. În plus, tuburile au o stabilitate ridicată împotriva coroziunii prin stres.

Plăci de profil Omega pentru plăci de podea uscate de 25 mm

• Plăci de difuzie a căldurii din aluminiu
• Difuzie optimă a căldurii pentru încălzirea prin pardoseală
• Soluție perfectă pentru construcții de podea joasă

Sunt necesare 7 plăci de profil Omega pe m2.

Profilul difuzorului de căldură al materialului: Aluminiu
Dimensiunile profilului difuzorului de căldură: 1000mm x 120mm x 0,5mm

Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.

•  EMC-free 2-cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablue de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• PTFE (Teflon) izolaţie
• Inveliş protector din PVC
• 10 -11 waţi per metru de cablu rezsitent, 230 Volt
• Diametru cablu aproximativ 4 mm
• Lăţimi covor de 25 sau 50 cm
• Respectă standardele NEN actuale pentru instalare

Metoda de instalare

• Direct în adezivul pentru gresie
• Mortar de auto-egalizare de turnare
• În ipsos sau mortar
• Pardoseli anhidrit

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Detalii Tehnice :

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

Detalii tehnice ale foliei de încălzire electrică

Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).

Condiții de instalare

Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.

Date tehnice :

Carcasă              IP21

Tensiune            230V-50/60Hz

Interval de temp. +5/+40°C

Putere max.       16A - 3600 W

Inspecții             FI/CE/VDE*(în curs)

Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea
