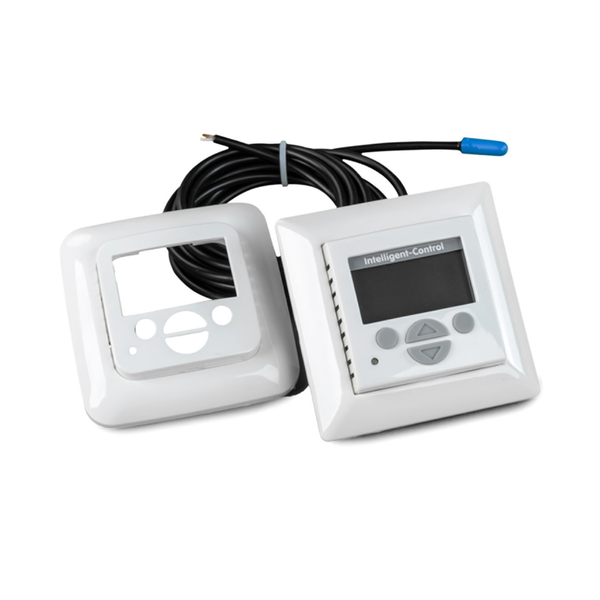

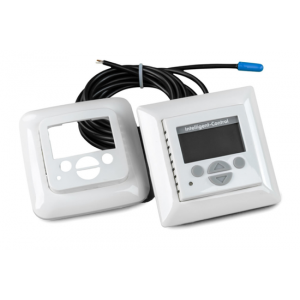

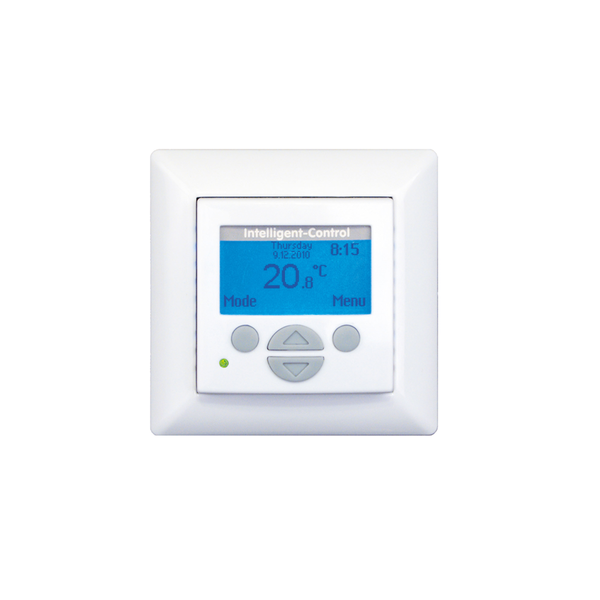

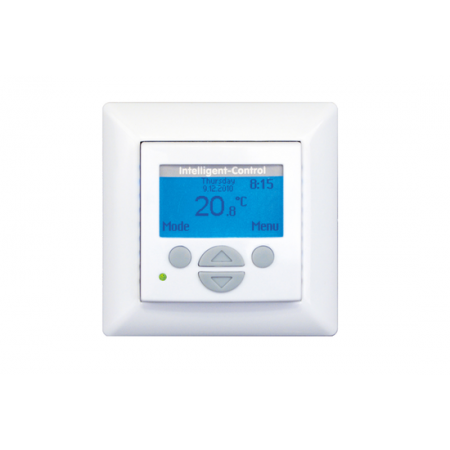

Termostat programabil Intelligent Control, cu senzor de pardoseala inclus 16 A / 230 V

Folia MAGNUM este conectată la 230V. Instalarea trebuie să fie efectuată de către un electrician autorizat. Folia MAGNUM trebuie întotdeauna să fie utilizată cu plăci izolatoare MAGNUM din polistiren (MAGNUM Isofoam, 6 mm), și acoperită cu o folie de hidroizolare (0,1 mm).

Sistemul de testare

În conformitate cu cele mai recente standarde europene: SEMKO, marcajul CE (directiva de joasă tensiune 73/23/EEC și 93/68/EEC / EN 60335-2-96:2002 + A1)

Detalii Tehnice Teava :

Echipat cu garanție de certificare KOMO, MPA și SKZ  de 50 de ani .

Senzorul de podea MAGNUM este potrivit pentru următoarele termostate;

• Control MAGNUM X-treme
• Control inteligent MAGNUM
• MAGNUM S-Control
• Controlul încălzirii Z-Wave

• Termostat cu ceas MW-T

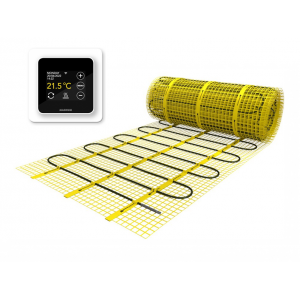

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

•  EMC-free 2-cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablue de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• PTFE (Teflon) izolaţie
• Inveliş protector din PVC
• 10 -11 waţi per metru de cablu rezsitent, 230 Volt
• Diametru cablu aproximativ 4 mm
• Lăţimi covor de 25 sau 50 cm
• Respectă standardele NEN actuale pentru instalare

Metoda de instalare

• Direct în adezivul pentru gresie
• Mortar de auto-egalizare de turnare
• În ipsos sau mortar
• Pardoseli anhidrit

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Detalii Tehnice Teava :

Echipat cu garanție de certificare KOMO, MPA și SKZ  de 50 de ani .

• Partea centrală a distribuitorului este galvanizată şi

acoperită cu pulbere neagră RAL 9011

• Echipat cu un termostat, termometru şi siguranţă maximă.

• Standard echipat cu o pompă ecologică ALPHA2 L.

• Două grupuri de supape termostatice reglabile pentru

dispozitivele de acţionare

MAGNUM.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de ½“(de la 7 grupuri de ¾”)

• Distribuitorul este echipat cu dispozitive de fixare.

Garanţie

5 ani pentru partea principală, 2 ani pentru fitinguri.

Acest sistem de încălzire prin pardoseală și pereți este compus din covoare de plastic care se îmbină cu ușurință împreună iar tubul de încălzire este presat în covor cu aceeași ușurință. Cu o înălțime totală de doar 14mm, acest sistem este foarte potrivit pentru proiecte de renovare atât pentru pardoseli cât și pentru pereți. Covoarele de plastic, prin dimensiunile lor și greutatea redusă, sunt ușor de transportat în locul aplicării.

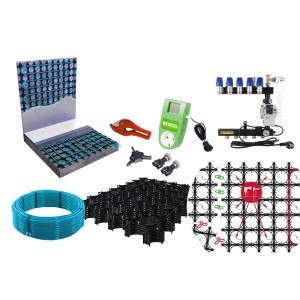

Cu înălțime de construcție care pornește de la 17mm MAGNUM SlimFit este unul dintre cele mai joase sisteme din categoria sa. Aplicabil atât în în camere umede în pardoseli cât și în pereți pentru încălzire. Plasa constă în caneluri de 12mm cu o spațiere de 125mm, îmbinându-se perfect cu Tubul MAGNUM de 12mm.

• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.

• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.

• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de 1“care se blochează cu robineţii cu bilă.

• Distribuitorul este echipat cu dispozitive de fixare.

Distribuitorul este testat la o presiune de 6 bari,

este furnizat cu un comunicat de presă, manual

de instrucţiuni clare şi fişă de garanţie.

Garanţie

10 ani pentru partea principală, 2 ani pentru fitinguri.

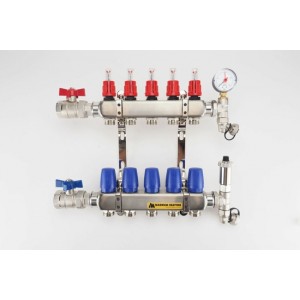

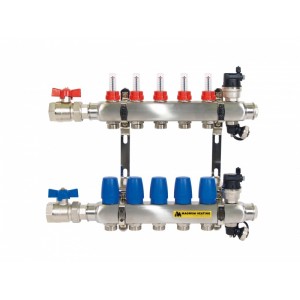

Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;

• din oțel inoxidabil 4301
• fasciculul colector este echipat cu supape integrate (pe care se pot pune actuatoare)
• debitmetre reglabile
• conexiune principală 1 "
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)
• suporturi duble din otel pentru fixare

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Grupuri de încălzire

• EMC-free 2- cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablu de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• XPLE (Teflon) izolaţie
• Inveliş protector din PVC
• 7 waţi per metru de cablu rezsitent, 230 Volt.
• Diametru cablu aproximativ 7 mm.
• Respectă standardele NEMKO actuale pentru instalare

Detalii tehnice

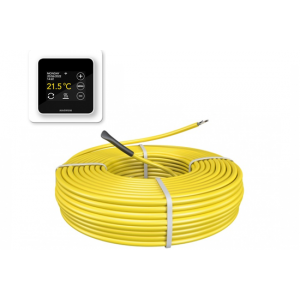

Cablurile sunt disponibile în capacități totale de la 300 la 3300 de wați, suficient pentru suprafețe între 2 și 30 m². Deoarece cablul de încălzire se conectează prin intermediul capetelor de pe covor, cablul de alimentare este doar pe o parte și invizibil asigurat prin intermediul unei conexiuni unice.

Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;

• din oțel inoxidabil 4301
• fasciculul colector este echipat cu supape integrate (pe care se pot pune actuatoare)
• debitmetre reglabile
• conexiune principală 1 "
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)
• suporturi duble din otel pentru fixare

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Grupuri de încălzire

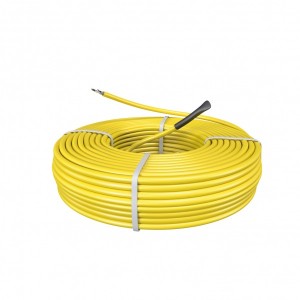

Puterea, distanța dintre cabluri și aplicații

Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;

Încălzire principal

 Zone de locuit bazat pe 150 W / m²   2,0 m² / 11 cm

Zonele sanitare bazat pe 180 W / m²   1,7 m² / 9 cm

Încălzire confortabilă

Zone de locuit bazat pe 100 W / m²   3,0 m² / 17 cm

Zonele sanitare bazat pe 125 W / m²   2,4 m² / 13 cm

Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.

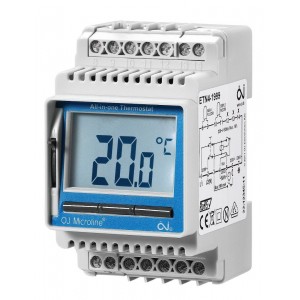

Domeniu de temperatura -19 la +70 C

Tensiune de alimentare 220 - 240Vca, 50Hz

Sarcina maxima 16A, 3600W

Grad de protectie IP 20

Programare NU

Offset 0-6 C

Comutator ON/OFF NU

Montaj Pe sina DIN, 4 module
