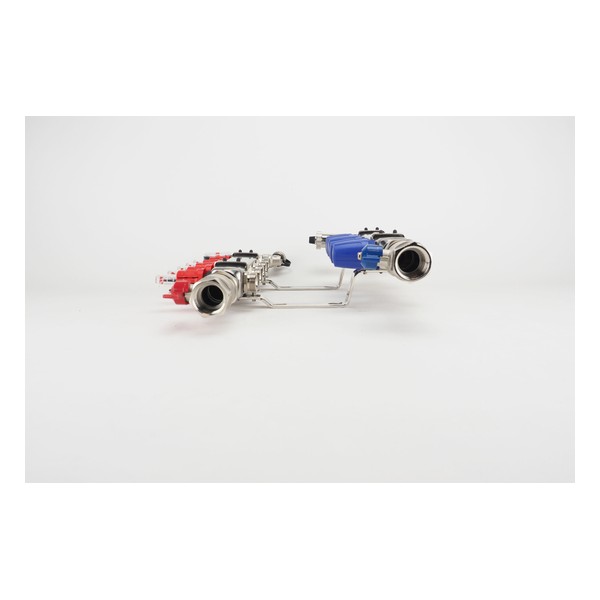

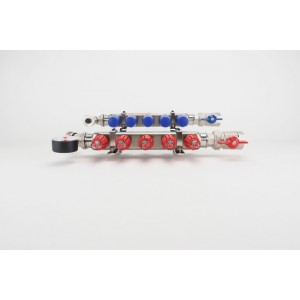

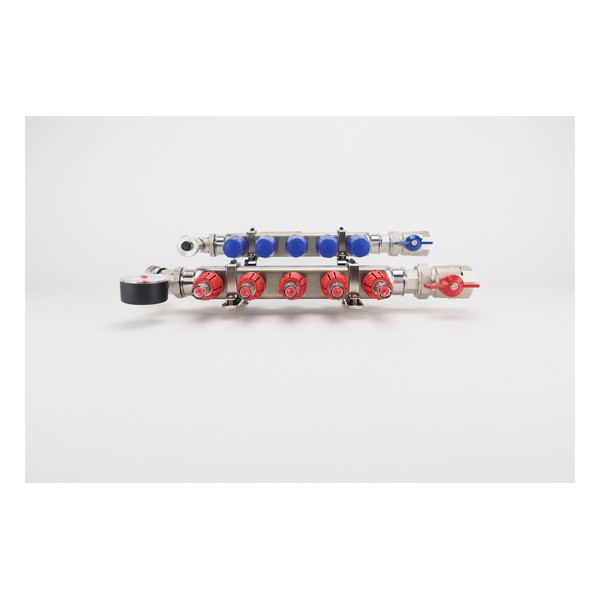

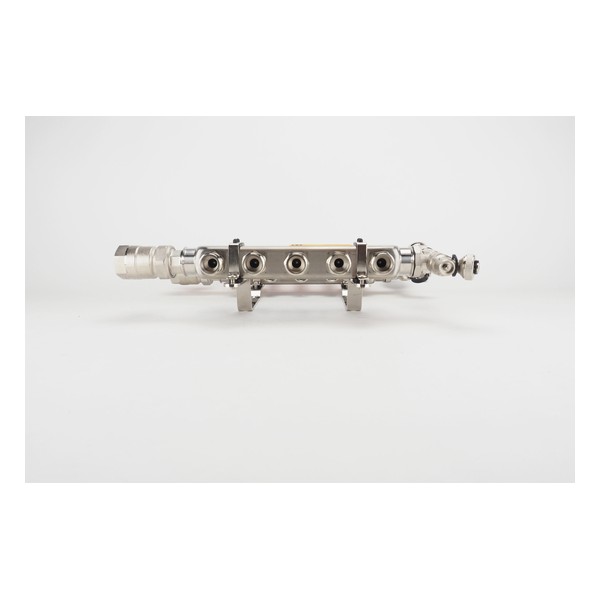

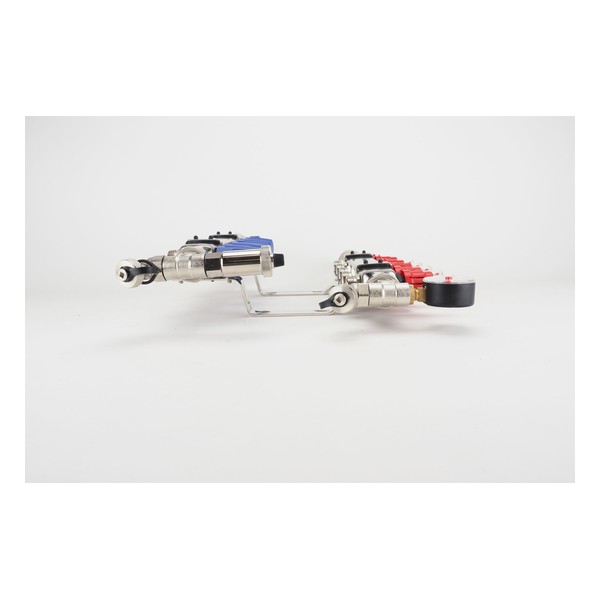

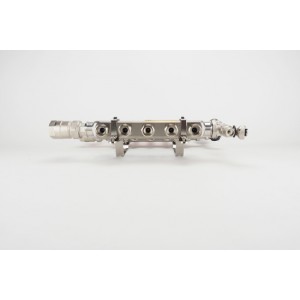

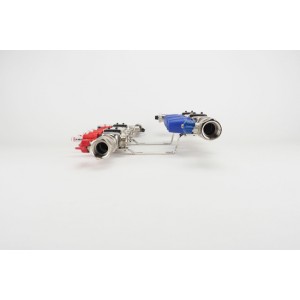

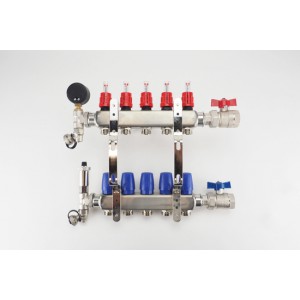

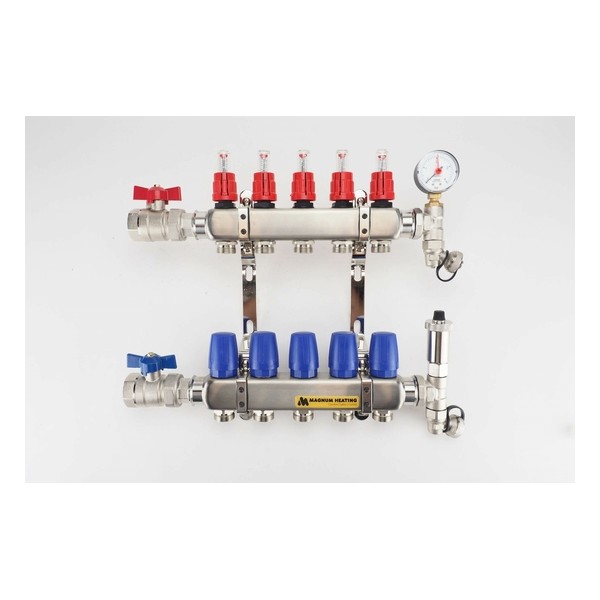

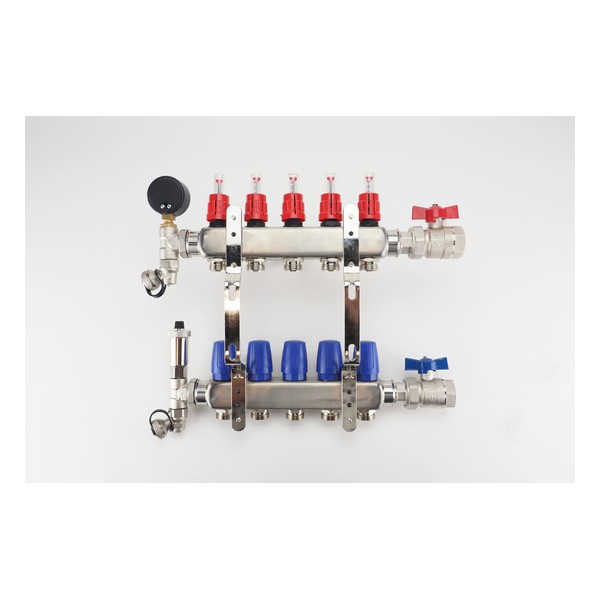

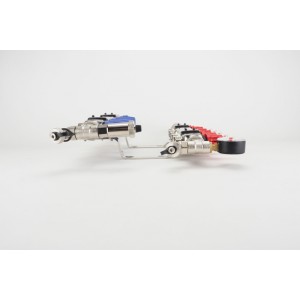

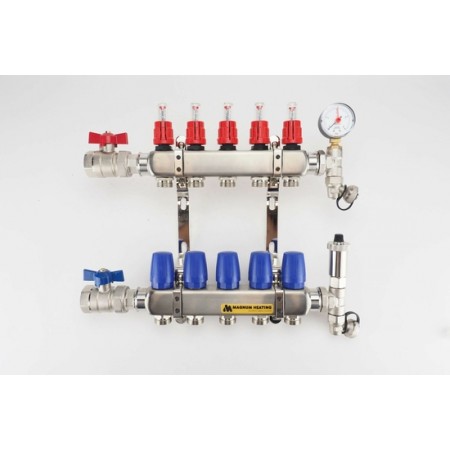

Distribuitor inox 10 circuite

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.

• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.

• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de 1“care se blochează cu robineţii cu bilă.

• Distribuitorul este echipat cu dispozitive de fixare.

Distribuitorul este testat la o presiune de 6 bari,

este furnizat cu un comunicat de presă, manual

de instrucţiuni clare şi fişă de garanţie.

Garanţie

10 ani pentru partea principală, 2 ani pentru fitinguri.

•  EMC-free 2-cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablue de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• PTFE (Teflon) izolaţie
• Inveliş protector din PVC
• 10 -11 waţi per metru de cablu rezsitent, 230 Volt
• Diametru cablu aproximativ 4 mm
• Lăţimi covor de 25 sau 50 cm
• Respectă standardele NEN actuale pentru instalare

Metoda de instalare

• Direct în adezivul pentru gresie
• Mortar de auto-egalizare de turnare
• În ipsos sau mortar
• Pardoseli anhidrit

Detalii tehnice ale foliei de încălzire electrică

Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).

Condiții de instalare

Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

• Capacitate putere 600/1200/1900 & 3400 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 și norme CE
• ISO 9001 produse
• IPX7
• PTFE (Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.

Acest sistem de încălzire prin pardoseală și pereți este compus din covoare de plastic care se îmbină cu ușurință împreună iar tubul de încălzire este presat în covor cu aceeași ușurință. Cu o înălțime totală de doar 14mm, acest sistem este foarte potrivit pentru proiecte de renovare atât pentru pardoseli cât și pentru pereți. Covoarele de plastic, prin dimensiunile lor și greutatea redusă, sunt ușor de transportat în locul aplicării.

Cu înălțime de construcție care pornește de la 17mm MAGNUM SlimFit este unul dintre cele mai joase sisteme din categoria sa. Aplicabil atât în în camere umede în pardoseli cât și în pereți pentru încălzire. Plasa constă în caneluri de 12mm cu o spațiere de 125mm, îmbinându-se perfect cu Tubul MAGNUM de 12mm.

Detalii tehnice ale foliei de încălzire electrică

Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).

Condiții de instalare

Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.

Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.

Tensiune nominala: 230V

Iesire: 30W/m

Diametru exterior: 7mm

Crom/Nickel - rezistenta

Izolatie: XLPE

Cablu de conectare: 2m

Temperatura maxima suprafata cablu 80° C

Temperatura minima de instalare: 5°C

Rezistenta la razele ultraviolet

Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului

Specificații Distribuitor de bază pentru sisteme U-Tube

Separator puternic din oțel cu pompă de circulație inclus;

• confecționat dintr-un material gros de 3 mm, cu un strat puternic de pulbere neagră (RAL 9011)
• echipat cu o pompă Wilo Para HU25 / 7-50 / SC foarte eficientă din punct de vedere energetic
• supape de grup termostatice integrate (pe care se pot pune actuatoare)
• echipat cu buton termostat cu capilar, termometru și protecție maximă
• conexiune primară 1/2 "(din 8 grupe 3/4")
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Supapă termostatică

3.    Pompa de circulație

4.     Grupuri de încălzire

5.     Supapa de închidere

Puterea, distanța dintre cabluri și aplicații

Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;

Încălzire principal

 Zone de locuit bazat pe 150 W / m²   2,0 m² / 11 cm

Zonele sanitare bazat pe 180 W / m²   1,7 m² / 9 cm

Încălzire confortabilă

Zone de locuit bazat pe 100 W / m²   3,0 m² / 17 cm

Zonele sanitare bazat pe 125 W / m²   2,4 m² / 13 cm

Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.

Puterea, distanța dintre cabluri și aplicații

Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;

Încălzire principal

 Zone de locuit bazat pe 150 W / m²   2,0 m² / 11 cm

Zonele sanitare bazat pe 180 W / m²   1,7 m² / 9 cm

Încălzire confortabilă

Zone de locuit bazat pe 100 W / m²   3,0 m² / 17 cm

Zonele sanitare bazat pe 125 W / m²   2,4 m² / 13 cm

Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Specificații isorole
