Suport teava sistem SlimFit 18 mm

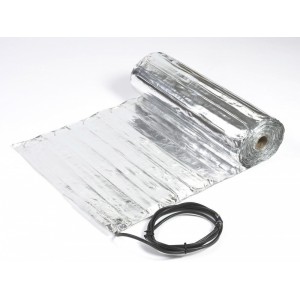

•  EMC-free 2-cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablue de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• PTFE (Teflon) izolaţie
• Inveliş protector din PVC
• 10 -11 waţi per metru de cablu rezsitent, 230 Volt
• Diametru cablu aproximativ 4 mm
• Lăţimi covor de 25 sau 50 cm
• Respectă standardele NEN actuale pentru instalare

Metoda de instalare

• Direct în adezivul pentru gresie
• Mortar de auto-egalizare de turnare
• În ipsos sau mortar
• Pardoseli anhidrit

Date tehnice termostat :

Carcasă              IP21

Tensiune            230V-50/60Hz

Interval de temp. +5/+40°C

Putere max.       16A - 3600 W

Inspecții             FI/CE/VDE*(în curs)

Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea

• Capacitate putere 600/1200/1900 & 3400 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 și norme CE
• ISO 9001 produse
• IPX7
• PTFE (Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.

Detalii Tehnice :

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

• Capacitate putere 600/1200/1900 & 3400 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 și norme CE
• ISO 9001 produse
• IPX7
• PTFE (Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.

Detalii Tehnice Teava :

Echipat cu garanție de certificare KOMO, MPA și SKZ  de 50 de ani .

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

• Capacitate putere 600/1200/1900 & 3400 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 și norme CE
• ISO 9001 produse
• IPX7
• PTFE (Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.

•  EMC-free 2-cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablue de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• PTFE (Teflon) izolaţie
• Inveliş protector din PVC
• 10 -11 waţi per metru de cablu rezsitent, 230 Volt
• Diametru cablu aproximativ 4 mm
• Lăţimi covor de 25 sau 50 cm
• Respectă standardele NEN actuale pentru instalare

Metoda de instalare

• Direct în adezivul pentru gresie
• Mortar de auto-egalizare de turnare
• În ipsos sau mortar
• Pardoseli anhidrit

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Plăci de profil Omega pentru plăci de podea uscate de 25 mm

• Plăci de difuzie a căldurii din aluminiu
• Difuzie optimă a căldurii pentru încălzirea prin pardoseală
• Soluție perfectă pentru construcții de podea joasă

Sunt necesare 7 plăci de profil Omega pe m2.

Profilul difuzorului de căldură al materialului: Aluminiu
Dimensiunile profilului difuzorului de căldură: 1000mm x 120mm x 0,5mm

Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;

• din oțel inoxidabil 4301
• fasciculul colector este echipat cu supape integrate (pe care se pot pune actuatoare)
• debitmetre reglabile
• conexiune principală 1 "
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)
• suporturi duble din otel pentru fixare

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Grupuri de încălzire

Acest sistem de încălzire prin pardoseală și pereți este compus din covoare de plastic care se îmbină cu ușurință împreună iar tubul de încălzire este presat în covor cu aceeași ușurință. Cu o înălțime totală de doar 14mm, acest sistem este foarte potrivit pentru proiecte de renovare atât pentru pardoseli cât și pentru pereți. Covoarele de plastic, prin dimensiunile lor și greutatea redusă, sunt ușor de transportat în locul aplicării.

Cu înălțime de construcție care pornește de la 17mm MAGNUM SlimFit este unul dintre cele mai joase sisteme din categoria sa. Aplicabil atât în în camere umede în pardoseli cât și în pereți pentru încălzire. Plasa constă în caneluri de 12mm cu o spațiere de 125mm, îmbinându-se perfect cu Tubul MAGNUM de 12mm.

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.
