Referinta:

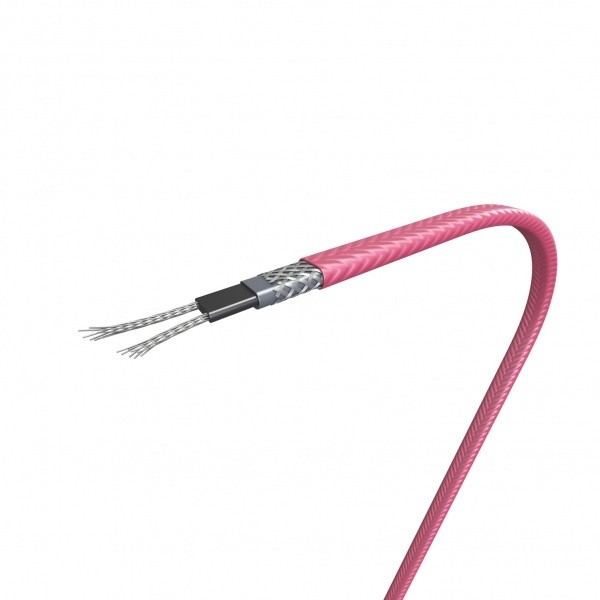

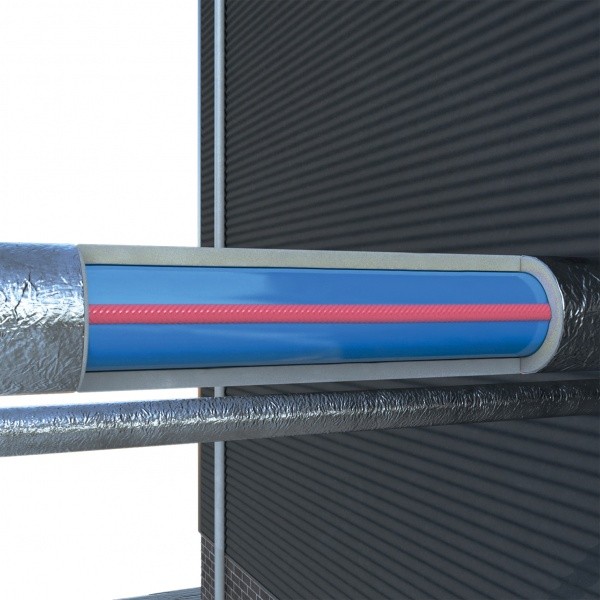

MAGNUM Trace Micro - MTM este o bandă industrială cu auto-reglare pentru încălzire, care poate fi utilizată pentru protecție la îngheț sau menținerea temperaturii în conducte și nave. Este adecvată în special pentru utilizarea pe conducte și instrumente cu diametre mici.
Aceasta poate fi tăiată la lungimea dorită pentru a se potrivi lungimii exacte a conductei fără considerente de design complicate. Caracteristicile sale de auto-reglementare imbunatațesc siguranta si fiabilitatea. Acest MTM nu se va supraîncălzi sau arde, chiar și atunci când se suprapune. Puterea de ieșire se auto-reglează în răspuns la temperatura de țeavă.
MTM este disponibil, cu un înveliș exterior rezistent la coroziune termoplastic; și cu o manta de fluor polimer exterior (polimer MTM-Fluor) în cazurile în care este necesară o rezistență mai mare la coroziune.
Applicații
Informații suplimentare
Gradul de pierdere a căldurii depinde de diametrul conductei, se recomandă temperatura ambiantă și fluxul de izolare. Extra lichid. Utilizarea unui regulator de temperatură reduce consumul de energie.
Pentru calcularea pierderilor de căldură și necesarul de cablu, puteți contacta departamentul de vânzări MAGNUM Heating.
|
Temperatura maximă |
65°C |
|
Temp. minimă de operare |
-30°C |
|
Rezistența max. |
18 Ohm/km |
| Tensiunea nominală | 230 V |
| Mantaua exterioară |
Cupru cositorit |
| Înveliș |
Termoplastic sau Fluor polimer, etanș |
| Dimensions | 8 x 5 mm |
| Raza minimă de îndoire | 25 mm |
| Greutate | 7 kg/100 m |
| Culoare | MTM 11 RO 17 watt Red MTM-fluoropolimeri Albastru |
|
Teste |
CE /RU, conform DIN EN 62395-1 |
|
Temperatura maximă |
65°C |
|
Temp. minimă de operare |
-30°C |
|
Rezistența max. |
18 Ohm/km |
| Tensiunea nominală | 230 V |
| Mantaua exterioară |
Cupru cositorit |
| Înveliș |
Termoplastic sau Fluor polimer, etanș |
| Dimensions | 8 x 5 mm |
| Raza minimă de îndoire | 25 mm |
| Greutate | 7 kg/100 m |
| Culoare | MTM 11 RO 17 watt Red MTM-fluoropolimeri Albastru |
|
Teste |
CE /RU, conform DIN EN 62395-1 |
Date tehnice termostat :
Carcasă IP21
Tensiune 230V-50/60Hz
Interval de temp. +5/+40°C
Putere max. 16A - 3600 W
Inspecții FI/CE/VDE*(în curs)
Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.
Tensiune nominala: 230V
Iesire: 30W/m
Diametru exterior: 7mm
Crom/Nickel - rezistenta
Izolatie: XLPE
Cablu de conectare: 2m
Temperatura maxima suprafata cablu 80° C
Temperatura minima de instalare: 5°C
Rezistenta la razele ultraviolet
Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului
Unitate de amestecare robusta cu pompa de circulatie inclusa;
Detalii Tehnice Teava :
|
Densitate |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ de 50 de ani .
Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;
1a. Distribuitor de aprovizionare
1b. Retur distribuitor
2. Grupuri de încălzire
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
| MAGNUM Heatboard 12mm |
MAGNUM Heatboard 31mm (Placă de căldură 12 mm + izolație fonică de 19 mm) | |
|---|---|---|
| Constructie |
Placi din polistiren cu strat superior de aluminiu |
Placi din polistiren cu strat superior de aluminiu |
| Dimensiuni |
L 788 mm x W 594 mm x H 12 mm |
L 788 mm x W 594 mm x H 31 mm |
|
Suprafață utilizabilă pe placa |
0.451 m² |
0.451 m² |
|
R valoare |
0.31 m² K / W |
0.73 m² K / W |
|
Distorsiune la compresie de 10% |
200 KPA |
50 KPA |
|
Distorsiune prelungită |
60 KPA | 15 KPA |
|
Temperatura maximă de funcționare |
80 ° C | 80 ° C |
|
Distanța cablurilor orizontal și vertical |
100mm | 100mm |
|
Reducerea zgomotului |
- | 30dB |
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.
15,7 wați pe metru liniar
Voltaj ; 230 Volt
Tensiunea de testare; 4000 volți
Puterea; 150 wați pe m²
Distanta cablului; ± 104 mm
Raza de îndoire; min.20 mm
Sarcina temperaturii maxime; 210 ° C
Diametrul cablului; 4 mm
Lățimea covorului; 50 cm
Sârmă de conectare; 3,5 metri
Chingi mat din fibră de sticlă
Metoda de instalare
Țevile PE-RT sunt fabricate dintr-un copolimer de etilenă și octenă cu o structură moleculară unică, bazată pe distribuția controlată a lanțului lateral. Ca rezultat, acest copolimer prezintă o rezistență superioară la fisurare la stres și rezistență la presiune hidrostatică, fără a fi nevoie de reticulare a acestei materii prime. Acest tub este foarte flexibil și are o rezistență la fluaj foarte bună. În plus, tuburile au o stabilitate ridicată împotriva coroziunii prin stres.
Metoda de instalare
|
Densitează |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică la |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
Realizat din elemente din plastic individuale,
cu o garanţie de 10 ani.
• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval
de 0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este furnizat standard cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este însoţit de un comunicat de presă, un manual
de instrucţiuni clare şi o fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru
fitinguri.
