MAGNUM Look 57 x 110 cm, 120 W

• Capacitate putere 600/1200/1900 & 3400 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 și norme CE
• ISO 9001 produse
• IPX7
• PTFE (Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.

Senzorul de podea MAGNUM este potrivit pentru următoarele termostate;

• Control MAGNUM X-treme
• Control inteligent MAGNUM
• MAGNUM S-Control
• Controlul încălzirii Z-Wave

• Termostat cu ceas MW-T

Specificații

Folie de reflexie; ML 90 AL.
50m x 1,5m x 90g / m2
20m x 1,5m x 90g / m2

Reacție la foc: E.

Rezistență la tracțiune;
- Lungime: min.250 N / 50mm
- Transversal: min.230 N / 50mm

Rack;
- Lungime: min. 12%
- Transversal: min. 10%

Forța de rupere;
- Lungime: min. 200 N
- Transversal: min. 160 N

Etanșeitatea la apă: rezultat pozitiv la 2 kPa.
Stabilitate după îmbătrânire artificială: rezultat pozitiv

Detalii Tehnice Teava :

Echipat cu garanție de certificare KOMO, MPA și SKZ  de 50 de ani .

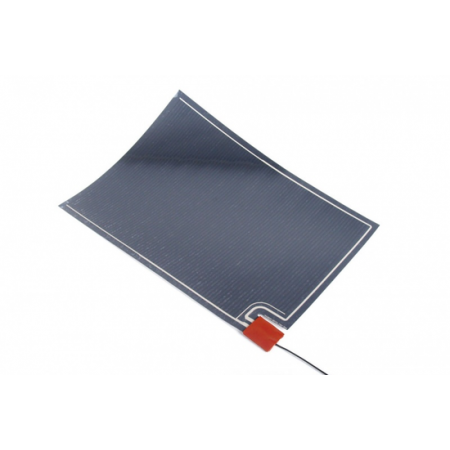

Încălzire oglindă (Ø 35 cm, 50 wați)

Elementele de încălzire ale oglinzii MAGNUM sunt izolate dublu și, prin urmare, pot fi utilizate în condiții de siguranță în băi (camere umede). Timpul de încălzire este de numai 5 minute până la 40 ° C, iar temperatura maximă este limitată la 50 ° C, făcându-l absolut potrivit pentru copii și sigur la atingere.

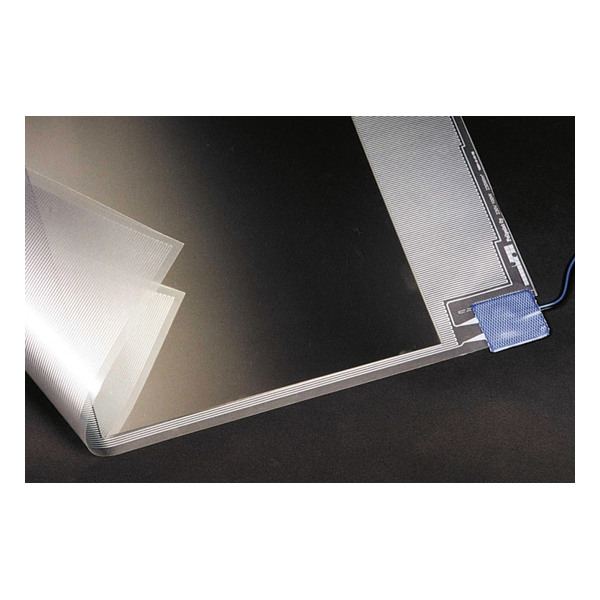

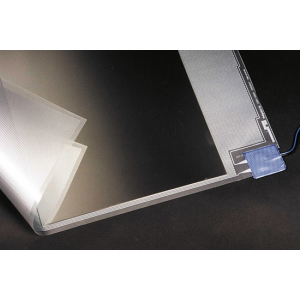

A. Folie de încălzire

B. Scut din aluminiu

C. Stratul adeziv

D. Schutvel

NOTĂ: Filmul are o rezistență adezivă foarte mare.
Odată aplicat, acesta nu poate fi eliminat!

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Tipul cablului: Cablu de încălzire dublu conductor cu împământare

Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș

Izolatie: 4000 V

Tensiune alimentare: 230 Volt AC

Putere: 140W/m²

L cablu rece: 3 x 1,5 mm² / 5 metri lungime

Diametru cablu: 7,5 mm

Putere per m1: 10,5 Watt

Standard cablu: IEC800 Clasa II

Garantie: 2 ani

Detalii tehnice ale foliei de încălzire electrică

Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).

Condiții de instalare

Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.

Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.

Puterea, distanța dintre cabluri și aplicații

Acest cablu de încălzire electric MAGNUM poate fi utilizat pentru următoarele aplicații și suprafețe libere de podea;

Încălzire principal

 Zone de locuit bazat pe 150 W / m²   2,0 m² / 11 cm

Zonele sanitare bazat pe 180 W / m²   1,7 m² / 9 cm

Încălzire confortabilă

Zone de locuit bazat pe 100 W / m²   3,0 m² / 17 cm

Zonele sanitare bazat pe 125 W / m²   2,4 m² / 13 cm

Suprafețele indicate și distanțele cablurilor se bazează pe suprafața liberă a podelei care poate fi încălzită. Verificați întotdeauna dacă puterile declarate sunt potrivite pentru situația și aplicația dvs. specifică.

•  EMC-free 2-cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablue de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• PTFE (Teflon) izolaţie
• Inveliş protector din PVC
• 10 -11 waţi per metru de cablu rezsitent, 230 Volt
• Diametru cablu aproximativ 4 mm
• Lăţimi covor de 25 sau 50 cm
• Respectă standardele NEN actuale pentru instalare

Metoda de instalare

• Direct în adezivul pentru gresie
• Mortar de auto-egalizare de turnare
• În ipsos sau mortar
• Pardoseli anhidrit

Date tehnice termostat :

Carcasă              IP21

Tensiune            230V-50/60Hz

Interval de temp. +5/+40°C

Putere max.       16A - 3600 W

Inspecții             FI/CE/VDE*(în curs)

Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea

Specificații

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

• 10 wați pe metru liniar
• Voltaj ; 230 volți
• Cablu de conectare de 2 metri cu mufă împământată
• Clasa de protecție; IPX7

Calculați lungimea necesară a cablului

• Capacitate putere 600/1200/1900 & 3400 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 și norme CE
• ISO 9001 produse
• IPX7
• PTFE (Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.
