Referinta:

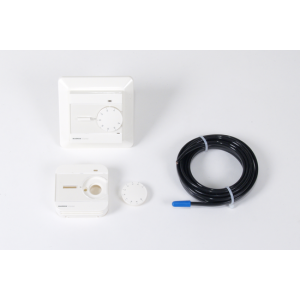

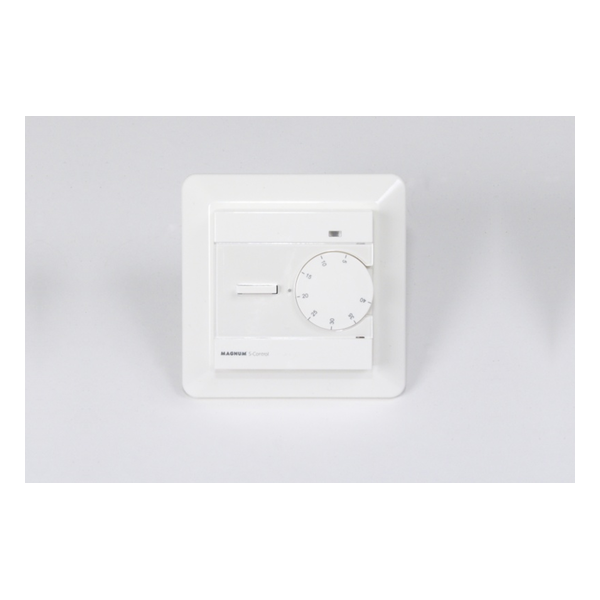

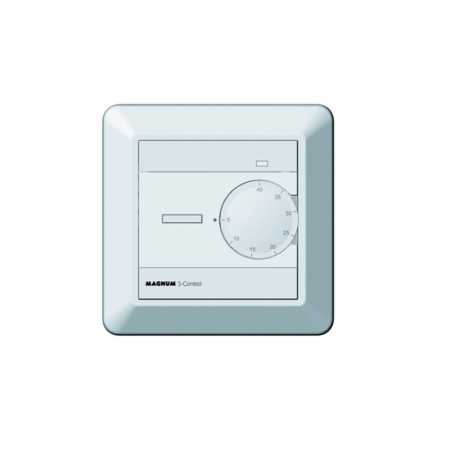

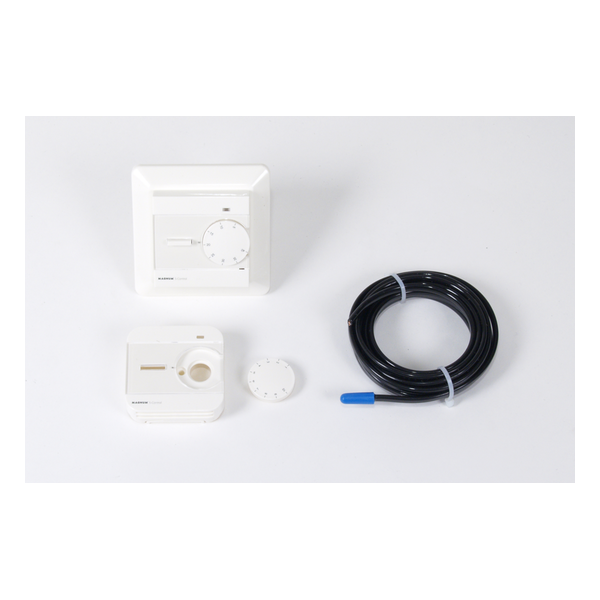

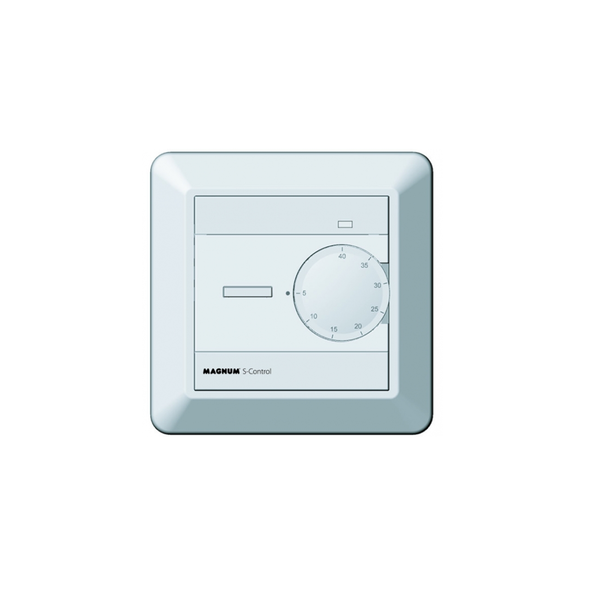

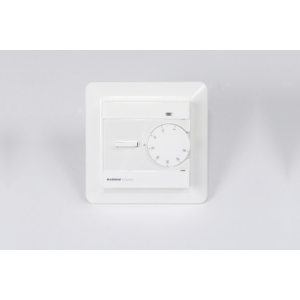

Acest termostat standard on / off oferă un control precis al temperaturii camerei. Termostatul este special conceput pentru controlul sistemelor electrice de încălzire prin pardoseală, unde temperatura este controlată prin intermediul unui senzor de podea sau cameră. Acest termostat este un adevărat standout în ceea ce privește simplitatea și ușurința de utilizare.
2 ani garanție de producător pentru funcția electronică și senzorul de podea.
|
|
|
|
|
|
Următoarele cadre sunt furnizate împreună cu termostatul;
|
1 x alb, RAL 9010 |
Cadru exterior pătrat (cadru cu capac unic) Cadru cu |
| Structură |
Folie din aluminiu rezistentă la UV- TPE-O înveliș |
| Bare colectoare |
Sârmă cupru nichelat |
| Putere de ieșire |
Aer la 10°C- 20W/ Gheață la 30W |
Temperatura maximă |
Fără alimentare 85°C/ Cu alimentare 65°C |
| Voltage | 230 V |
|
Raza minimă de îndoire |
25 mm |
|
Temperatura cea mai mică de instalare. |
-45°C |
| Dimensiuni (mm) | 10.5 x5.9 |
|
Greutate |
7,4 kg/100 m |
| Culoare cablu |
Negru / stabil la UV |
|
Approvals |
CE potrivit DIN EN 62395-1 |
Interval de temperatură: 0 ° C ~ 50 ° C
Caracteristici: control proporțional integral cu;
- ciclu de 15 minute pentru 2 ° C
- ciclu scurt: 3 minute oprit, 2 minute pornit
Tensiune de alimentare: 230VAC ± -10% 50Hz
Ieșiri:
Pentru o instalare simplă, vă recomandăm maximum 4 dispozitive de acționare pe zonă
Gama wireless:
Detalii tehnice
Cablurile sunt disponibile în capacități totale de la 300 la 3300 de wați, suficient pentru suprafețe între 2 și 30 m2. Deoarece cablul de încălzire se conectează prin intermediul capetelor de pe covor, cablul de alimentare este doar pe o parte și invizibil asigurat prin intermediul unei conexiuni unice.

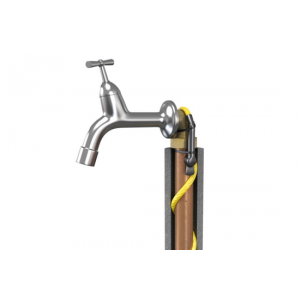

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

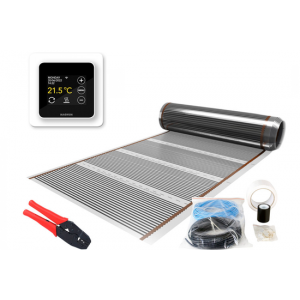

Folia de încălzire constă dintr-o peliculă de carbon cu cabluri de cupru și oferă o putere de 120 Watt pe m². Acest film este furnizat pe o rolă cu lățimea de 60cm și este aprobat de SEMKO și CE (directiva de joasă tensiune 73/23 / CEE și 93/68 / CEE / EN 60335-2-96: 2002 + A1).
|
|
Folia de încălzire trebuie să fie instalată pe plăci din polistiren izofum cu o grosime de 6 mm (disponibilă pe ambalaj de 6 m²) și acoperită cu o folie de protecție rezistentă la vapori. Aceste produse pot fi comandate separat.
Date tehnice termostat :
Carcasă IP21
Tensiune 230V-50/60Hz
Interval de temp. +5/+40°C
Putere max. 16A - 3600 W
Inspecții FI/CE/VDE*(în curs)
Garanție: 2 ani pentru funcționarea electrotehnică și senzorul de podea

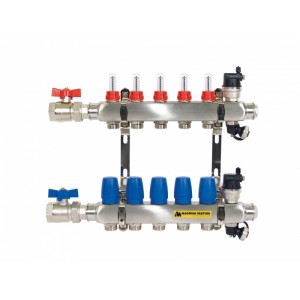

• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.
• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este echipat cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este furnizat cu un comunicat de presă, manual
de instrucţiuni clare şi fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru fitinguri.
|

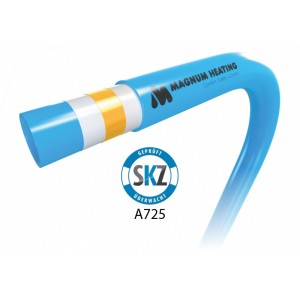

Densitează |
0,933 g / cm3 (ASTM D792) |
|
Coeficient de expansiune liniară |
20⁰ C-70⁰ C 0,19 mm / mK (DIN53752A) |
|
Conductivitate termică la |
60⁰ C 0,4 W / mK (DIN 52612-1) |
|
Punct de înmuiere (Vicat) |
122⁰ C (ASTM D-1525) |
|
Alungire maximă la rupere |
800% (ISO 527-2) |
|
Raza de încovoiere |
De 5 ori diametrul |
|
Densitatea oxigenului |
Stratul EVOH (DIN 4726) |
Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.

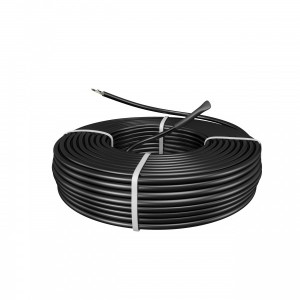

Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani
Tipul cablului: Cablu de încălzire dublu conductor cu împământare
Constructie: Cablu de încălzire multi-fir cu dublă izolație, împământare și înveliș
Izolatie: 4000 V
Tensiune alimentare: 230 Volt AC
Putere: 140W/m²
L cablu rece: 3 x 1,5 mm² / 5 metri lungime
Diametru cablu: 7,5 mm
Putere per m1: 10,5 Watt
Standard cablu: IEC800 Clasa II
Garantie: 2 ani

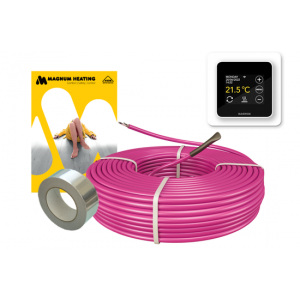

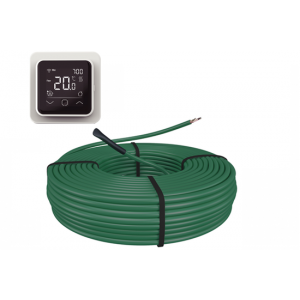

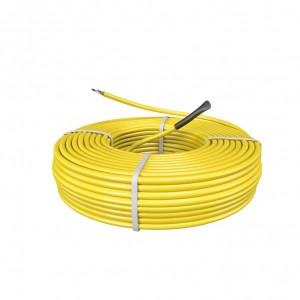

Acest cablu de încălzire prin pardoseală cu 2 conductori are o grosime de 7 mm și este disponibil între 300 și 3.300 de wați. Conexiunea dintre firele de încălzire și firele de conectare constă dintr-o conexiune termocontractabilă. În plus, cablul de încălzire este izolat pe toată lungimea sa.
Cablu cu două fire fără EMC, cu cablu de alimentare cu trei fire de 2,5 metri.
|
o Sârmă rezistentă la crom / nichel o Izolație XLPE o Voltaj ; 230 Volt o Putere 17 Watt pe metru liniar |
o Manta de protectie din PVC o Diametrul cablului; aproximativ 7 mm o Cablu de alimentare; 2,5 metri o Certificat VDE |
Metoda de instalare
• Partea principală a distribuitorluui este realizată din inox 4301 cu o garanţie de 10 ani.
• Grupuri de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.
• Grupuri cu un debitmetru profesionist cu un interval de0-5 L / min.
• Conexuni de grup pentru eurocon de ¾“.
• Conexiune primară de 1“care se blochează cu robineţii cu bilă.
• Distribuitorul este echipat cu dispozitive de fixare.
Distribuitorul este testat la o presiune de 6 bari,
este furnizat cu un comunicat de presă, manual
de instrucţiuni clare şi fişă de garanţie.
Garanţie
10 ani pentru partea principală, 2 ani pentru fitinguri.
Sisteme complete
Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și 400V.
