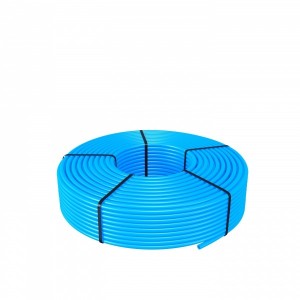

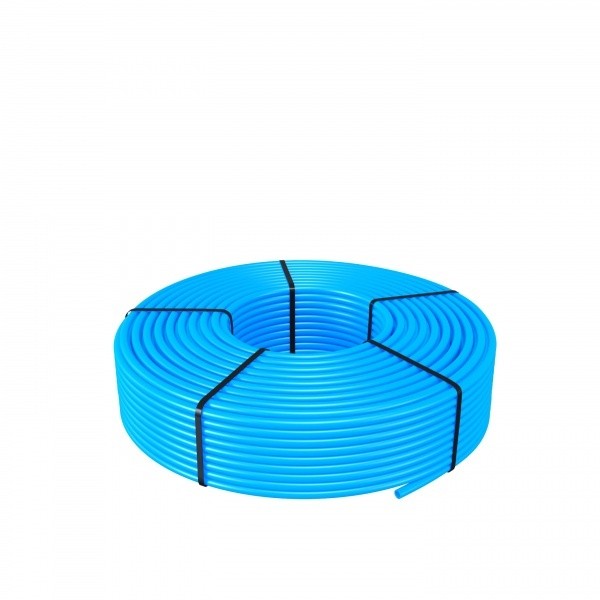

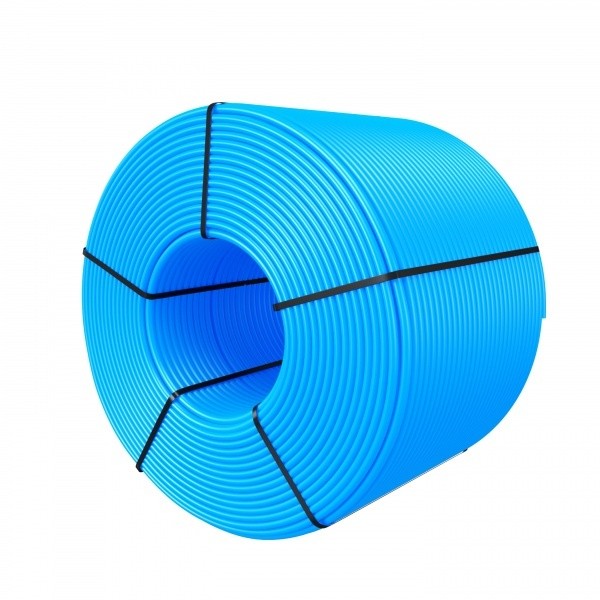

Teava MAGNUM PE-RT 16 x 2 mm, 90 m

•  EMC-free 2-cablu conductor pentru reţea din fibră optică
• 2.5 metri 3-cablue de alimentare
• Complet încorporat în strat din aluminiu cu împământare
• Conexiune unică între cablul de încălzire şi conectare
• Cablu rezistent din crom/nichel
• PTFE (Teflon) izolaţie
• Inveliş protector din PVC
• 10 -11 waţi per metru de cablu rezsitent, 230 Volt
• Diametru cablu aproximativ 4 mm
• Lăţimi covor de 25 sau 50 cm
• Respectă standardele NEN actuale pentru instalare

Metoda de instalare

• Direct în adezivul pentru gresie
• Mortar de auto-egalizare de turnare
• În ipsos sau mortar
• Pardoseli anhidrit

Echipat cu garanție de certificare KOMO, MPA și SKZ 50 de ani din care primii 10 ani cu despăgubiri ocazionate de rezilierea contractului.

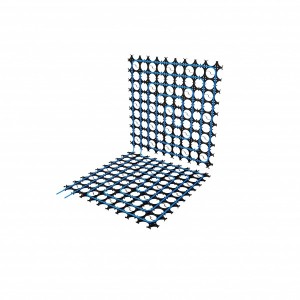

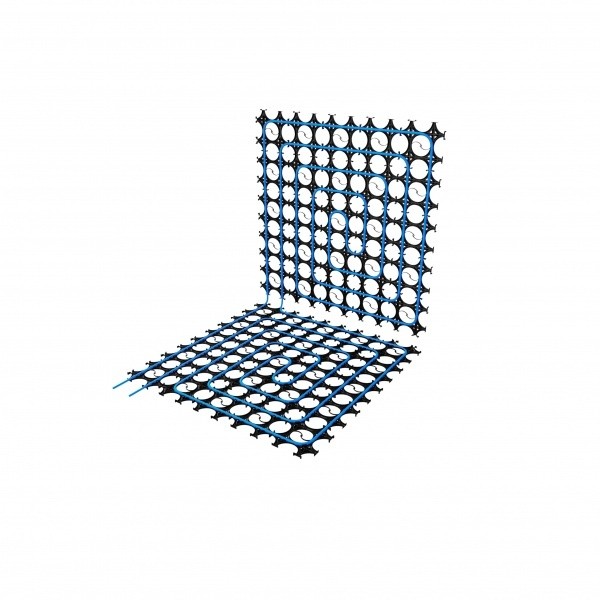

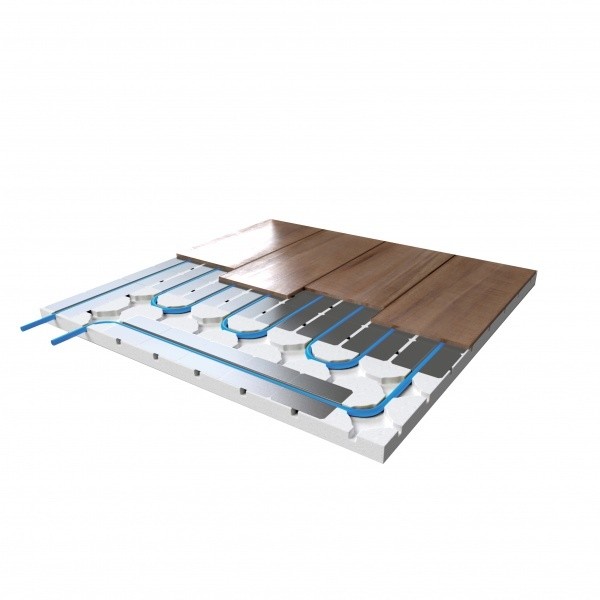

Lungime x lățime - 60 x 80 cm

Suprafață - 0,48 m2
Grosime - 12 mm
Distanța țevilor -100 mm
Înălțimea totală a clădirii - 15 mm, inclusiv autonivelant din latex
Tub Ø 10 mm

Grup
Lungime tub - 80 m
max. suprafață pe grup - 8mp

Folia MAGNUM este conectată la 230V. Instalarea trebuie să fie efectuată de către un electrician autorizat. Folia MAGNUM trebuie întotdeauna să fie utilizată cu plăci izolatoare MAGNUM din polistiren (MAGNUM Isofoam, 6 mm), și acoperită cu o folie de hidroizolare (0,1 mm).

Sistemul de testare

În conformitate cu cele mai recente standarde europene: SEMKO, marcajul CE (directiva de joasă tensiune 73/23/EEC și 93/68/EEC / EN 60335-2-96:2002 + A1)

• Dimensiuni 2, 5, 8 & 10 m2
• Capacitate 600, 1500, 2400 & 3000 wați
• Tensiune de conectare: 230 V/50Hz
• IEC 800 şi standarde CE
• ISO 9001 produs
• IPX7
• PTFE ( Teflon) izolație de bază
• Potrivit pentru asfalt turnat până la 240°C

Sisteme complete

Instalațiile MAGNUM de exterior sunt special elaborate și proiectate pe caz. Un tablou complet etanș (IP-65) este realizat și instalat la raportul dintre numărul de cabluri / covoare și capacitatea de putere. Pentru lucrări mai mari, tabloul poate fi extins cu modularea Regulatoarelor de putere de până la 50kW, care evita sarcina de vârf și economisesc energie. Sistemul poate fi implementat pentru 230V, precum și  400V.

Cablu de degivrare cu putere constanta 30 W/ml, gata de utilizare, cu termostat setat pentru pornire la 5° C si oprire la 15° C, 2 metri de cablu rece si stecher.

Tensiune nominala: 230V

Iesire: 30W/m

Diametru exterior: 7mm

Crom/Nickel - rezistenta

Izolatie: XLPE

Cablu de conectare: 2m

Temperatura maxima suprafata cablu 80° C

Temperatura minima de instalare: 5°C

Rezistenta la razele ultraviolet

Conectare cablu rece/cald: Integrate si raportate pe stratul exterior al cablului

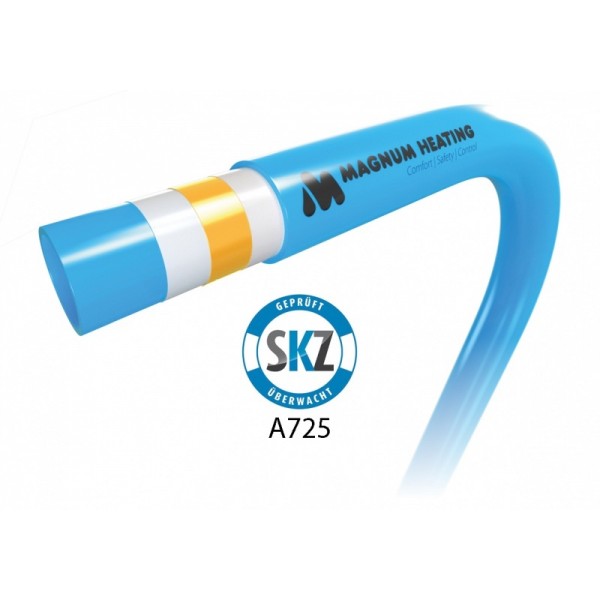

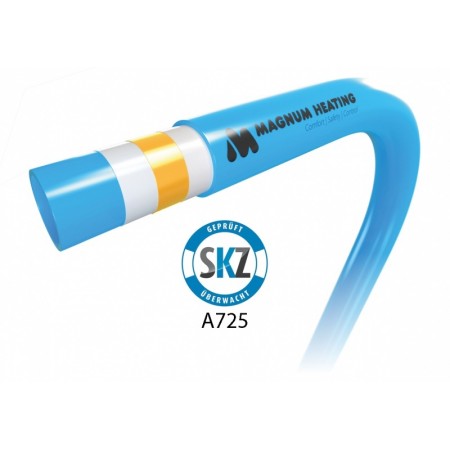

Specificații materie primă PE-RT

Țevile PE-RT sunt fabricate dintr-un copolimer de etilenă și octenă cu o structură moleculară unică, bazată pe distribuția controlată a lanțului lateral. Ca rezultat, acest copolimer prezintă o rezistență superioară la fisurare la stres și rezistență la presiune hidrostatică, fără a fi nevoie de reticulare a acestei materii prime. Acest tub este foarte flexibil și are o rezistență la fluaj foarte bună. În plus, tuburile au o stabilitate ridicată împotriva coroziunii prin stres.

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Distribuitor puternic din oțel inoxidabil de componente individuale cu debitmetre incluse;

• din oțel inoxidabil 4301
• fasciculul colector este echipat cu supape integrate (pe care se pot pune actuatoare)
• debitmetre reglabile
• conexiune principală 1 "
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)
• suporturi duble din otel pentru fixare

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Grupuri de încălzire

Realizat din elemente din plastic individuale,

cu o garanţie de 10 ani.

• Grup de supape termostatice M30X 1.5 pentru dispozitive de acţionare MAGNUM.

• Grupuri cu un debitmetru profesionist cu un interval

de 0-5 L / min.

• Conexuni de grup pentru eurocon de ¾“.

• Conexiune primară de 1“care se blochează cu robineţii cu bilă.

• Distribuitorul este furnizat standard cu dispozitive de fixare.

Distribuitorul este testat la o presiune de 6 bari,

este însoţit de un comunicat de presă, un manual

de instrucţiuni clare şi o fişă de garanţie.

Garanţie

10 ani pentru partea principală, 2 ani pentru

fitinguri.

Cablul de încălzire este atașat uniform la o plasă din fibră de sticlă (cu o distanță de buclă de aproximativ 10 cm). Izolarea acestui cablu este realizată din TEFLON, iar învelișul de protecție este din PVC, făcând cablul de încălzire foarte rezistent și 100% impermeabil. Acest lucru face ca toate covorașele de încălzire să fie potrivite pentru instalare în zone complet umede.

15,7 wați pe metru liniar

Voltaj ; 230 Volt

Tensiunea de testare; 4000 volți

Puterea; 150 wați pe m²

Distanta cablului; ± 104 mm

Raza de îndoire; min.20 mm

Sarcina temperaturii maxime; 210 ° C

Diametrul cablului; 4 mm

Lățimea covorului; 50 cm

Sârmă de conectare; 3,5 metri

Chingi mat din fibră de sticlă

Specificații

Banda de protecție fără îngheț de la MAGNUM este gata de conectare și vine cu un cablu de conectare lung de 2 metri cu o priză cu împământare. Temperatura este reglată cu ajutorul unui bi-metal. Panglica pornește automat la o temperatură sub 5 ° C și se oprește automat atunci când temperatura țevii depășește 13 ° C. Panglicile sunt disponibile în lungimi de la 1 la 48 de metri.

• 10 wați pe metru liniar
• Voltaj ; 230 volți
• Cablu de conectare de 2 metri cu mufă împământată
• Clasa de protecție; IPX7

Calculați lungimea necesară a cablului

Specificații Distribuitor de bază pentru sisteme U-Tube

Separator puternic din oțel cu pompă de circulație inclus;

• confecționat dintr-un material gros de 3 mm, cu un strat puternic de pulbere neagră (RAL 9011)
• echipat cu o pompă Wilo Para HU25 / 7-50 / SC foarte eficientă din punct de vedere energetic
• supape de grup termostatice integrate (pe care se pot pune actuatoare)
• echipat cu buton termostat cu capilar, termometru și protecție maximă
• conexiune primară 1/2 "(din 8 grupe 3/4")
• conexiuni de grup 3/4 "eurocone ( cuplaje de conectare eurocone neincluse)

Schema de principiu

1a. Distribuitor de aprovizionare

1b. Retur distribuitor

2.    Supapă termostatică

3.    Pompa de circulație

4.     Grupuri de încălzire

5.     Supapa de închidere
